讨论：JG坐标磨床各品牌优劣

张国耀

坐标磨有哪些品牌，各品牌有哪些型号？
引进国内大概有哪些型号？各品牌与型号有哪些优劣？
国产与欧美 日的差距在哪里？
各位行业人士可以做下分析，会对评论者给予加分！提高你的权限！
$ i) t. }3 F, E' ]* n3 w磨削论坛坐标磨官方群：210354528非JG者无扰

思钱想厚

鲨鱼 发表于 2014-1-13 14:40
# O  D) v& x# S) J" ]" A我来吐吐moore缺点，气动磨头的夹持方式，简直是个笑话！你是操作者，自然懂的。当然没见它近10年的新机器 ...

没改，最近出的机还是以前那样子。只是会根据客户使用习惯来配置，可配电动磨头，夹持方式不觉得和气动磨头有什么区别。

鲨鱼

思钱想厚 发表于 2014-1-23 11:37
+ r/ ]  d, f/ v' g! Y1 E没改，最近出的机还是以前那样子。只是会根据客户使用习惯来配置，可配电动磨头，夹持方式不觉得和气动磨 ...

哦，moore是弹簧夹头的做法，瑞典人没好意思说出真正的区别。

ywjianghu

owens808 发表于 2013-1-6 00:09
2 @& p( k4 U! N* W我来说说穆尔和豪泽的优劣吧，说的不好不要见笑。1，穆尔双V导轨豪泽单V导轨，双V导轨难加工，单V简单，双V ...

说了morer和hauser的导轨丝杠，
说说宁江的导轨和丝杠好吗？
8 |: ?: {( e% m: X0 y/ ]

光磨小许

目前我所了解到的主要有瑞士的豪泽（HAUSER），美国的摩尔（MORER），日本的WAIDA，日本的三井，台湾的建伟，国产的宁江。
给我的感觉他们的排名应该是按我写的顺序，不过应该说各有所长吧，但是起码国产的肯定是没有台湾的好，台湾的肯定又没有日本的好，往往很多人都说设备日本的是二流的，欧洲的才是一流的，我觉得有一点道理，所以给出了这样的排名。具体的型号，年代久远，这么长的时间了应该会有很多种的型，所以没法一一说清楚，大概知道的就只有几种。

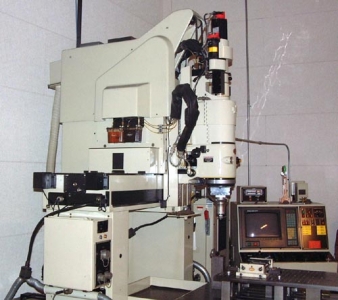

& N5 X2 M7 L( C; a. N5 x; i7 |摩尔的有G18，G48.，G18应该手动型的，G48是自动的，工作台也大很多。
豪泽的应该在国内的型号有挺多种的，型号好像有3 SMO，4 SM CNC ，S35，S55.什么之类的，具体没见过，也分不太清楚。
/ h5 l/ U8 j& h7 E2 ?9 J$ V; pWAIDA的有JG-15CPX，JG-35CPC，JG-45UMX，JG-70UMX，JG-70UMT.，还有一些老式的型号不太清楚。

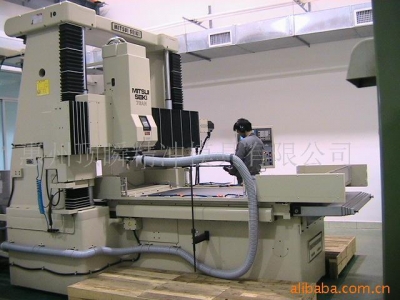

三井的有3GB，4GA，4GB，等一些型号。

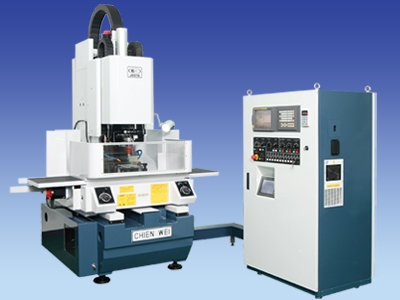

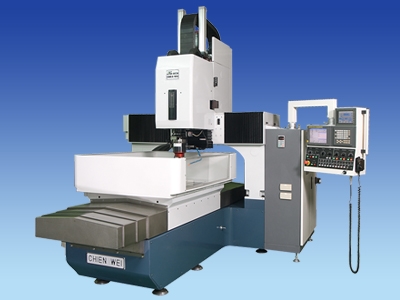

# L$ a  _4 W7 \台湾的建伟冒似只有两种型号JG1070CM和JG510CM

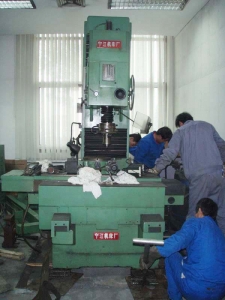

宁江的型号就不清楚了，冒似现在都没有人愿意用了，
具体的品牌与型号间的差距，本人不是专业的，所以讲了解的兄弟们来讲一讲

光磨小许

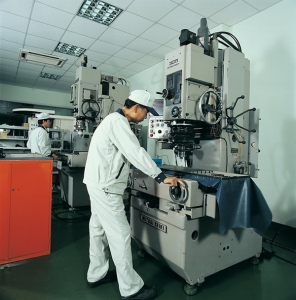

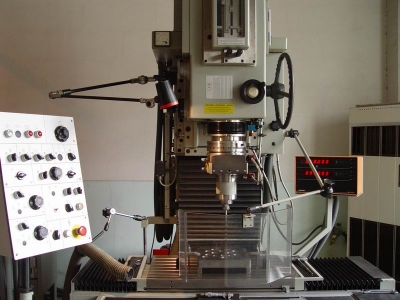

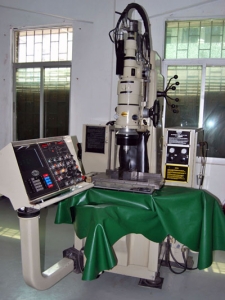

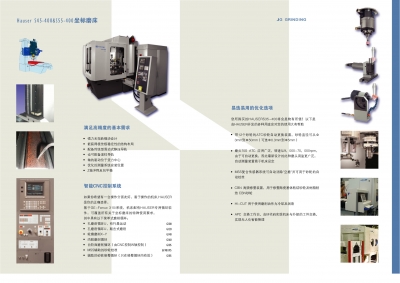

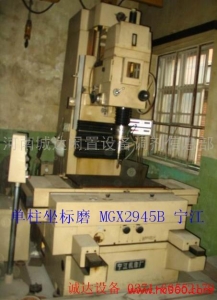

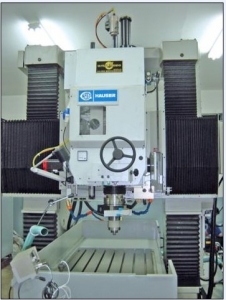

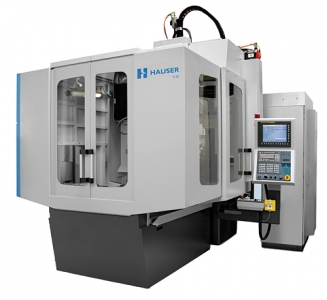

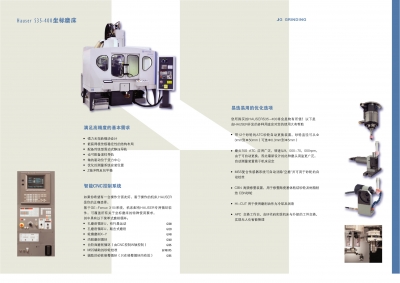

发图，有图有真相，等有空了再把各种品牌的分别上传。

3 m. s* n; {! }, Y' N

; q- Y+ Z* {% }
! ]& K: L5 i- X  E; O
8 l9 h/ d* h$ Q8 v

- k" _7 r; h  q3 f2 W) t
8 m8 D: W" ~. f% G3 _! v. @9 v





! y: C$ f4 G5 ?8 n
, H7 E2 k0 c" N* \

张国耀

三井坐标磨床300G  3GEN  4GDN  6GCN  7GAN
  X、Y轴V-F研磨滑动面和主轴头部·横架上下部位通过刮研加工实现了极高的几何学精度。(全机型)
- Z. h/ Y. x4 l" qZ轴为NC控制，可以分为切削进给加工和插磨循环加工两种。(除3GB外的所有机型)
4 j0 z# U8 m7 g% l1 N; {2 V通过滚珠丝杠驱动，Z轴插磨循环实现了每分钟200次(25mm行程下)的高速化。即使在这种速度下，下死点的精度也达到了2µm。(300G、4GDN、6GCN)
( C9 l$ j/ M! Z3GEN中Z轴采用了磁性马达。(率先在工作机床中实际应用)实现了以往的机床不可能实现的Z轴插磨循环每分钟400次(25mm行程下)的速度，大幅度缩短了轮廓研磨的加工时间。
机床头部采用低热膨胀铸件。极大地减小了由于热位移而引起的误差。(全机型)
6 d1 w9 v% H" E5 u) U项目 单位 300G 3GEN 4GDN 6GCN
4 }3 M5 V$ v' \* @( S0 Z' z行程 X轴 mm 500 610 1,020
Y轴 mm 300 410 760
3 H! N$ [3 Z. s工作台 工作台尺寸 mm 700 X 350 790 X 600 1,280 X 960
1 H/ S# }' X* U; j; T最大装载重量 kg 300 750 1,200
快速进给速度 XY轴/Z轴 mm/min X,Y: 2,000 / Z: 3,000 XY:5000 / Z:3,000
C轴 °/min 2,600
3 h: Y; ~* k/ x4 z/ B行星旋转速度 min-1 5-500 5-300
主轴 磨石切削微细进给
" n4 B+ R; s% L: x/ c(直径) mm 4
" q0 p  C( E  S3 J- L, u, e  S" q行程 mm 100 140
. o8 y9 H9 k; D* U' C0 \! X& e套筒轴(Z轴) 插磨行程 mm 95 135
8 @* O6 k/ Q0 j& H# x插磨循环数
7 q9 L* p) N3 m/ y6 e(25mm行程下) 循环
/分 200 400 200
4 S' U( ^/ J  I2 {* ~研削磨头 高频率电动机低速用 min-1 9,000 - 45,000
高频率电动机高速用 min-1 18,000 - 90,000
OP:气动磨头 min-1 MAX 175,000
OP: 高频率电动机强刚型用 min-1 9,000 - 30,000
OP: 高频率电动机 ATC用(L) min-1 9,000 - 30,000
位置检测   光栅尺
定位精度 mm ±0.0007 ±0.001
7 @1 }7 ]- X  A. n机床重量 kg 约3,200 约3,300 约4,300 约9,000

binbin4310

呵呵，见识了。

yasuda

楼主，哪个地方有JG座标内圆磨床，能加工∅12孔径、孔座标精度、真圆度、圆柱度均在0、001mm以内的厂商吗？

yandong

目前真正的坐标磨生产厂只有瑞士的豪泽（Hauser)一家，豪泽只生产坐标磨床，故其所有精力都用于研发及生产坐标磨。而其它坐标磨生产厂主业是车床或铣床，磨标磨只是附带生产，其性能及质量与专业化厂差距很大。现在买坐标磨床的厂家一般只考虑买Hauser的。

pppw

回复 7# yandong
2 p' g  E$ g: j! j8 q

' ^% v; Q0 C2 I/ M5 O3 I    支持HAUSER，但更支持MOORE，

张国耀

二位是否可以从性能上论述一下支持的理由呢？
这样是否是更完美！:)
描述有分相加！

rogerjoe

支持HAUSER，美国哈挺公司

SYJ

豪泽（Hauser)一年S35,S45,S55各生产4台

xug115

宁江的坐标磨床怎么样？  知道的言语一声…

SYJ

xug115 发表于 2011-3-6 06:29

$ }" ~1 u9 }) e( d( ^
登录/注册后可看大图

% ?! R- Z4 F# G2 L' \' Q( X5 ^宁江的坐标磨床怎么样？  知道的言语一声…

不行，位置7u,和HAUSER的座标镗差不多，你要他，就买镗床

夏传洪

不评论！每种机有毎种机的优点！

664255320

美国的摩尔（MORER），{:soso_e179:}

袁德超

谁会美国穆尔MOORE坐标磨G18-1000的来教教我？谢谢
QQ:287300049
