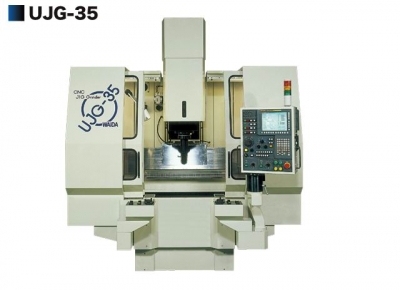

CNC 坐標磨床

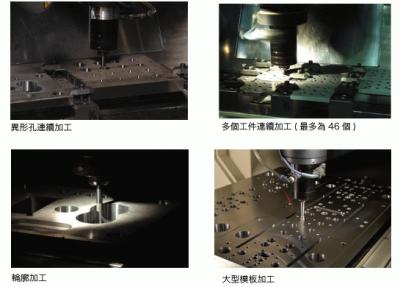

8 ~$ V( X% e7 r利用新型U軸構造及獨創軟件解決了坐標磨床磨削加工時的諸多問題。可連續加工異形孔，
操作方便，性價比高。
( Q- f: A3 c$ \5 Q: W0 c●用途：對精密模具、精密零件、夾具等的孔或輪廓形狀進行高精度加工
●特點：– 新型U軸構造
剛性提高，可大幅縮短加工時間
( P7 w+ f8 c. e; ^隨著加工範圍的擴大, 連續無人運轉性能也得到了增強
5 @1 i+ F6 [' X$ B( ]+ z# n8 s– 防止油飛濺，解決了油附著到工件上造成的精度管理煩惱
; L( }5 X8 I! I) k+ Z  y/ [8 J– 便於操作的獨創軟件
從用戶的角度出發,操作方便, 容易實現高精度
  r9 U  P6 {( z4 B7 M8 G$ V– 精度勝過測量器
" c; X& ?$ k5 [: [8 ]– 充分考慮環境的密封罩
0 {- @; m' ~* ~* N: c  ]●規格：– XYZC四軸同時控制
– 工作台尺寸700X320mm
+ e% I* N( [# Z; `– 工作台移動量 (X) 600mm
– 工作台移動量 (Y) 300mm
1 ~+ F2 q) S: V6 z1 W– 套管軸上下移動量 (Z) 120mm

% U. D8 x4 J; d8 i4 t( B0 Z0 U難加工材料的高效、高精度加工技術
6 z+ }' p1 H2 m7 f1 S8 E5 F# r% d●加工孔徑、孔距精度、真圓度及圓柱度在1μ範圍內
在三塊鋼板層疊狀態下，φ8.500 的銷規可以穿所有的
八個孔，φ8.501 的銷規無法穿過。
無論旋轉哪塊鋼板，只有φ8.500 的銷規可以穿過。
3 s! \. k* n6 j! s" ]6 x此工作可證明孔徑、孔距精度、真圓度及圓柱度加工到
了1μ範圍內。
●機械的穩定性
幾個月後加工同樣工件，也可以加工出同樣精度的工
! l4 M. s& ^0 {, E  r3 Y* W% U件。
使用其它批次的機床，也可以進行同樣的加工
( E' v3 `; Q& c改變條件，總計加工5 批，無論如何改變組合狀態，僅
" p( i0 i" ~0 Y8 K1 u7 Rφ8.500 的銷規可以穿過。
因此，可以證明UJG-35 是值得長期信賴的機床。
& o7 d$ r0 O4 @# V- o只需做好充分準備工作，按照正確的加工順序加工，即
1 `9 B, S( O' G! H使沒有特殊環境或高級技術者，使用UJG-35 也可實現
- [* j! x5 ^/ r- t9 `3 L這樣高精度加工。
9 _& M$ c* O1 [1 `7 c. x' P5 n- |
  v0 b. j2 U0 K8 s% c1 ^, P

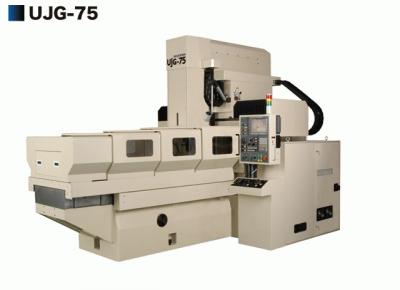

該坐標磨床在1,300mm× 650mm的大加工範圍內，實現了高生產率與高精度加工的並存。
# q4 A+ k/ T0 z& w6 U. I, g9 I2 m它通過高剛性構造、超精密傳動機構及熱變化對策來進行各種高質量的加工。
●用途：對精密模具、精密零件、夾具等的孔或輪廓形狀進行高精度加工
●特點：– 寬工作台(1,300×650mm)
4 C0 z  ]$ L: a/ z0 r可加工大型工件，實現長時間無人運轉
– 新型U軸構造
剛性提高，可大幅縮短加工時間和粗磨加工
2 [- s; n% n' Z1 @7 W7 z& A9 \隨著加工範圍的擴大, 連續無人運轉性能也得到了增強
$ |8 I# ]3 L! C5 k: y– 防止油飛濺，解決了油附著到工件上造成的精度管理煩惱
– 通過高精度機床測量(選配)，使精度管理標準化
2 V, H- ?7 h7 V7 l– 便於操作的獨創軟件
從用戶的角度出發,操作方便, 容易實現高精度
– 精度勝過測量器
– 充分考慮環境的密封罩
- K8 Q' ?8 `% H, ~% h& `+ S; l●規格：– XYZC四軸同時控制
– 工作台尺寸1,300×650mm
, a4 h0 H) ]) P' o% }– 工作台移動量 (X) 1300mm
1 r8 }1 f- a+ r  r$ H" c! a– 工作台移動量 (Y) 650mm
– 套管軸上下移動量 (Z) 120mm

3 F5 }6 R4 n, B* y  N


8 T; f  }& n/ K' T/ q7 G9 J. g5 j
