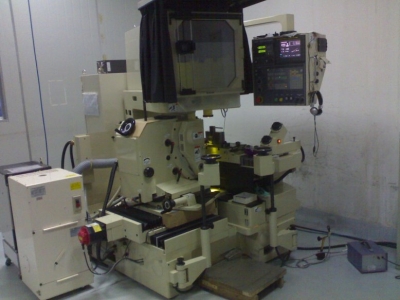

PG2500SP 图片

 荐  火 [复制链接]
zlxqwyd
发表于 2010-6-28 21:01:00 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
$ S7 d$ \0 T9 c& u4 o( [( z% y+ h, x
0 C: ]" g7 k/ W6 \: J  i/ A3 h

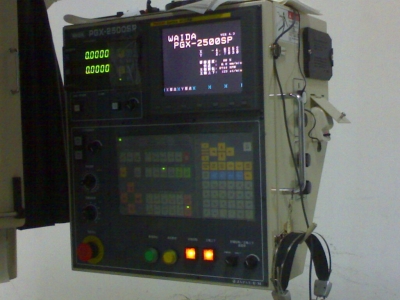

5a8344d913b552fcafb47a339bd4d4c5.jpg 9 m' U. Y- P4 m2 v2 v" C* T" m! T
' }' d4 k) o9 h) E

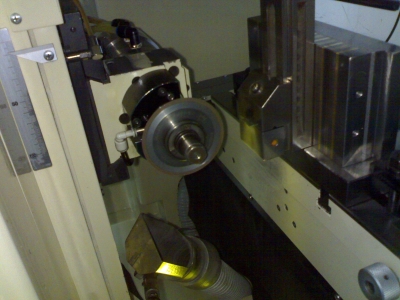

3 R' a+ x7 B& s5 d' j) C0 o 2763960097bbac1ab0bb8cc2d720f6e2.jpg 、3 t* S1 B' m4 u3 s
2 q2 x. N* j& Z8 T: M' f% W. H
2 p+ m  M, ?: c6 s& W

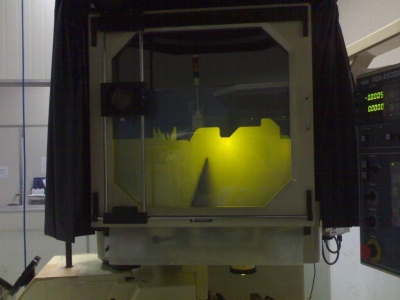

a09da729485f7ddb8a62d002b39c19c1.jpg 、
; Q+ B& T; {$ I' y. S- M2 {& P) o1 _7 c: O" w) W
, [" p, T6 N: L1 u+ E( t) }5 G

评分

参与人数 3威望 +24 收起 理由
wangyonghui + 6
fanchuan + 8 不错
研磨者 + 10

查看全部评分

回复

使用道具 举报

发表于 2014-3-6 09:17:13 | 显示全部楼层
17岁的渴望 发表于 2014-2-20 18:30. l5 J" @4 w# s
我能回复吗  ？ 新来的 现在开的就是这机器 新手才干3年不到  2500n跟这个比怎么样 没见过2500n  一直开的2 ...
) g2 u, H/ E/ U1 o: t# D6 m
我做了六年的PGX-2500SP  现在要用2500N 我想问一下  有没有N的图片  有哪些不一样啊
) j4 Q8 p6 g. y1 s2 q
回复 支持 反对

使用道具 举报

发表于 2014-2-20 18:30:52 | 显示全部楼层
我能回复吗  ？ 新来的 现在开的就是这机器 新手才干3年不到  2500n跟这个比怎么样 没见过2500n  一直开的2500sp  其实这里很多人认识吧  只能怪这圈子太小了  也没有啦  听说过一些很牛逼的人 还有事情
回复 支持 反对

使用道具 举报

发表于 2016-4-23 15:46:07 | 显示全部楼层
我想学习编程的设备就是这个型号的。请和我联系下QQ77555998
回复 支持 反对

使用道具 举报

zlxqwyd
 楼主| 发表于 2010-6-28 21:09:52 | 显示全部楼层
本帖最后由 zlxqwyd 于 2010-6-28 21:13 编辑
! m5 W* X) |# d: d. o* e/ {3 d4 G: j2 P. F

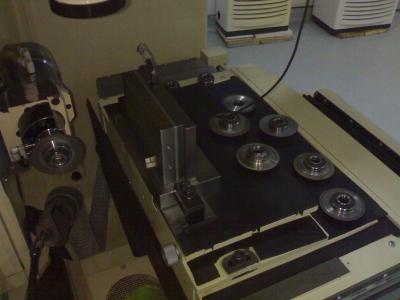

补充一张。。。: P5 P( n: ]7 c, J' x

评分

参与人数 1威望 +8 收起 理由
光磨小许 + 8

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2010-6-29 00:00:00 | 显示全部楼层
有个疑问，兄弟的对刀片上怎么把成型全跑出来了？
回复 支持 反对

使用道具 举报

发表于 2010-6-29 00:34:51 | 显示全部楼层
呵呵。。没接触过这东西。，
回复 支持 反对

使用道具 举报

发表于 2010-6-29 11:08:42 | 显示全部楼层
有个疑问，兄弟的对刀片上怎么把成型全跑出来了？
0 m' h  ^  e$ A# ~5 s光磨小许 发表于 2010-6-29 00:00
( k9 z* F" O8 i# m' L( z

登录/注册后可看大图

* I6 @4 ?0 G. Y' u5 T" ^% j( W% g" m+ U  E1 b* H

8 U1 a& Y5 u$ M% @     应该是怕程式写的不准吧，先试切看看，:) / J. B2 y2 z% Y5 c/ g
装备很齐全，那么好的冷光源哦，应该是台湾的，
0 Z0 q# m8 x- t5 r. {开粗的砂轮也不错哦，应该是硕展的吧，:)
回复 支持 反对

使用道具 举报

zlxqwyd
 楼主| 发表于 2010-6-29 20:50:55 | 显示全部楼层
回复 5# fanchuan
  H2 ~! V9 X$ x3 e
# e$ N, z- D; d+ s, {# F3 v+ {( b! _; c* M. x1 l% k/ N
       这位兄台说的很正确，我们是用教导模式写的程式  先试切看看，开粗砂轮是硕展的。 但不是台湾的磨削坛+
回复 支持 反对

使用道具 举报

钟钟
发表于 2010-6-30 00:45:36 | 显示全部楼层
新手呀！有很多专业用语都不会，别见怪
回复 支持 反对

使用道具 举报

发表于 2010-7-1 01:23:16 | 显示全部楼层
应该是怕程式写的不准吧，先试切看看，
$ \; [) O/ j0 K: Z, _/ m; U) q装备很齐全，那么好的冷光源哦，应该是台湾的，
4 B: w; c  @! g3 G, S, i' x# b开 ...
) ]+ G) a( o/ k+ b6 |fanchuan 发表于 2010-6-29 11:08

9 ?) Z: S1 l* K3 l0 ~
登录/注册后可看大图
8 c* b3 \3 y* y$ j
, G' ?6 F% T2 v8 J

+ o4 `- }' Q% u3 Z6 ?" ?% E    还是兄弟有见识啊，连砂轮都认出来了，不过我还真是不知道这个牌子的砂轮，没用过，呵呵，看来要另开个贴子把我们用的砂轮品牌统计一下，给大家也好长长见识啊
回复 支持 反对

使用道具 举报

发表于 2010-7-1 01:27:51 | 显示全部楼层
回复  fanchuan
# A5 N/ Z) v: ~# P+ c0 C
! y: z1 s1 H/ p6 ?, J6 I+ X$ y$ Y  @
- Z) C" O( x* T( a( C       这位兄台说的很正确，我们是用教导模式写的程式  先试切看看，开粗砂轮是硕展 ...
) j, c2 d1 F' I, j  I2 B' Qzlxqwyd 发表于 2010-6-29 20:50
2 M. A  g) H' r5 _

登录/注册后可看大图

; U8 k, D! g' q* P9 J2 H+ Q! f! E# T* G# h# [. |" n

4 z" w' F! O$ v  {1 Q% Y- e    那你试切之前有没有把对刀片开开粗啊，你是用的碳片还是钨钢片或是什么材质的东西对刀的呢？就对刀也不用全部跑完这么浪费时间吧，哈哈，对刀的跟磨工件的时候还是会有一点误差的，因为加工过程中刀具接触工件时余量不同会有不同程度的让刀现像。
回复 支持 反对

使用道具 举报

发表于 2010-7-1 10:28:56 | 显示全部楼层
回复 9# 光磨小许 ! N3 O8 P6 g: O- ^1 i& Q. z$ G
$ x* b% n7 l8 W. Q) u% f% X
% ^' K4 Q0 F. O1 j6 g( v3 A8 N) Z9 ]
    我们以前是用碳片的也会用钨钢的。但都不会全跑出来。
1 {3 }! y( B9 F* Z& s4 O+ Y0 }时间久的，都是直接在零件上写程式，就不要试切片了，都2 `9 O" l1 n$ ?
是模拟跑一下就好了，开始也用TCAD程式，胶片也不要的!
回复 支持 反对

使用道具 举报

I老虎U
发表于 2010-7-1 21:29:58 | 显示全部楼层
在东莞几年也没见过冷光源，知道有这个东西，楼上，它到底是干嘛的？？
回复 支持 反对

使用道具 举报

发表于 2010-7-1 22:21:31 | 显示全部楼层
回复  光磨小许
  `1 k6 e; b5 j# C* z3 Y# Z9 c4 S# \8 U

+ G5 a# u: U8 n* J5 N2 ?9 j    我们以前是用碳片的也会用钨钢的。但都不会全跑出来。% F8 Z8 r0 @" ~+ L2 m
时间久的，都是直接在零件 ..." o) f. V% }+ h0 f+ O
fanchuan 发表于 2010-7-1 10:28

8 N+ P. U( a1 s: v: h% B9 L8 o6 t
登录/注册后可看大图
, h1 B. T# i) t* o

& }' z6 t, D% ]3 ?( h0 z) ]3 s5 j
7 O9 v* y* a- j8 b2 ?9 p; M    我估计大概都是些新手们才会打完程式后全跑出来，呵呵，要全跑还不如直接把工件留余量全跑一次，那样比对刀片要准而且下一刀余量更均匀。- |" f6 t3 \8 u, [  t8 A* m& B
我也觉得要方便的话还是直接在工件上取点来的方便而且也更准
回复 支持 反对

使用道具 举报

发表于 2010-7-1 22:29:49 | 显示全部楼层
在东莞几年也没见过冷光源，知道有这个东西，楼上，它到底是干嘛的？？
5 Y9 l" E0 U0 x/ F' p; XI老虎U 发表于 2010-7-1 21:29
# O9 N9 `1 M& c2 j

登录/注册后可看大图

  }- R  }6 G. G, s. ^5 V# ^7 x; V& P9 U3 ?0 m( V
' [9 Q3 l0 }* y& c
    东莞这边用这个的厂比较少，在技研里面有那玩意的。简单的说就是辅助灯光，冲子断差较深时无法正面投影用他放在下面可以加强灯光的透射，会对投影有一点帮助，也就是不用打反投影灯光了
回复 支持 反对

使用道具 举报

zlxqwyd
 楼主| 发表于 2010-7-1 23:31:47 | 显示全部楼层
回复 9# 光磨小许
9 @  W: }# V2 H) W/ M" I* q, d/ q
! Z1 v' o& K  n0 P4 Q9 @2 B+ J9 Y+ g2 s3 u0 c( O  x
    我只事没事做的时候随便夹了个钨钢片拍了张照片，一般是直接用工件教导模式编程的  不用对刀片
回复 支持 反对

使用道具 举报

发表于 2010-7-2 00:27:49 | 显示全部楼层
回复  光磨小许
, R6 v5 V; m) J9 L$ K7 C
! H- a) i8 }" M0 q# c. w" A! w- X" m; K( ^+ S8 C1 C
    我只事没事做的时候随便夹了个钨钢片拍了张照片，一般是直接用工件教导模式编程的 ...
6 \! I$ Y6 i6 F' }$ p# D/ {zlxqwyd 发表于 2010-7-1 23:31

! Y* {! [+ X' P5 K; Y* @
登录/注册后可看大图

+ j! H- W; Q7 j2 I
7 k& r' s- o. e0 f4 P+ c/ X) |
" t, l; n0 X. D$ d: t) F- g7 Y    原来如止，我就奇怪了怎么会把程式全跑完了，呵呵，看来你们两台机还挺闲的哈
回复 支持 反对

使用道具 举报

发表于 2010-7-2 05:34:27 | 显示全部楼层
我在工件拿对刀片直接拿工件留量做
回复 支持 反对

使用道具 举报
