[资料] 用数控磨床轻松做0.2的沟

    [复制链接]
发表于 2008-12-26 22:56:30 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x
[s:13]9 C$ `( Q9 B" S1 E% E m 先找个硬度较高的砂轮,jw240或者jw320,用jw800有点浪费了。我选择jw320,先粗加工砂轮厚度为0.3左右,然后用双向电子做砂轮的机器(如图)进行砂轮厚度的精加工,这个机器听说值300万日元。精加工的过程很简单,精加工后在试件上打0.3毫米左右的深度,看看沟的尺寸好不好,不提倡用千分尺测量,因为很容易把砂轮夹碎。用这个机器打砂轮的好处就是,沟做出来很直。(曾经做出来过0.160宽6毫米深的砂轮)做好砂轮后,就编程进行加工,图一中,大家可以看到,机床的3个方向的坐标都是精确到万分位的,这样加工中很容易加工到公差是0.002毫米深度。从做砂轮到自动加工结束共用时30分钟。
发表于 2010-6-18 13:25:05 | 显示全部楼层
算是长了见识,我一般都还是靠人工打砂轮呀,没见过那先进的玩艺。
发表于 2009-1-29 15:49:42 | 显示全部楼层
那啥(双向电子做砂轮的机器)没见过
发表于 2009-2-18 18:43:02 | 显示全部楼层
!!!!!!!!!!!!!!!!!!!!!!
发表于 2009-2-23 08:53:28 | 显示全部楼层
[s:2][s:13] //////////
发表于 2009-5-22 03:00:23 | 显示全部楼层
我用千分尺量过几个丝的砂轮3 V2 M& O& Z  h; O
没爆; B0 K6 i3 N# k+ W* \; |# Z
十多个丝的常量
  o8 @# K5 u) D! r' K5 j1 B6 p不过也有失手的时候  B% h  f# B$ P4 k5 R
那都n年前的事啦
" u9 ^, X! y4 Z; ~6 o0 r. O6 _4 b真的不建议用千分尺量
4 s" T5 {% T# g/ U0 T+ t) F, O+ I徐非你很有把握$ l) g% s5 _1 _
锻炼的很成熟
发表于 2009-6-8 21:02:31 | 显示全部楼层
你们修砂轮是用什么修啊有20丝的砂轮吗
发表于 2009-6-8 21:24:57 | 显示全部楼层
汗 汗  汗 汗
发表于 2009-7-8 21:04:40 | 显示全部楼层
????????????????????
发表于 2009-7-8 21:47:28 | 显示全部楼层
。。。。。。。。。。。。。
发表于 2010-3-28 21:42:53 | 显示全部楼层
没见过,不懂
发表于 2010-3-29 18:24:23 | 显示全部楼层
是什么东西呢`我还没见过呢`我就用千分尺量过0.20的
发表于 2010-6-18 20:49:34 | 显示全部楼层
双向电子做砂轮的机器)没见过
发表于 2010-6-18 21:28:45 | 显示全部楼层

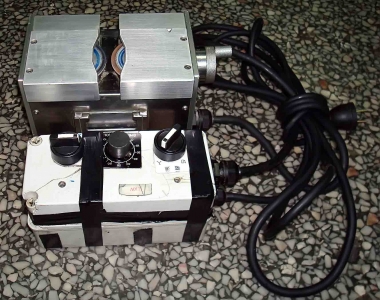

是这个把,我们这有两台。
1 |0 o: N. P! Q: L DSC02808.jpg
发表于 2010-6-18 21:59:17 | 显示全部楼层
先进开阔了视野一般是什么价位
发表于 2010-6-20 09:19:38 | 显示全部楼层
好厲害~  感覺磨床永遠學不完!!!
/ v( B( U9 Y$ K4 c/ B# ?  T8 `* u6 z感謝分享!!!
