圆弧走轨迹坐标计算程式

玩过磨床 · 发表于 2009-4-25 20:02:06

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

觉得对你有帮助请给个好评！！有任何改进建议欢迎联系我！

友情提醒：打印前请关闭打印机属性设置中打印预览，否则可能会引起死机！这是编程中的一个疏忽，不过不影响使用，懒得改了。

AZ321 · 发表于 2014-11-24 23:23:20

玩过磨床发表于 2009-4-27 19:22+ c( I1 C. X& L, x
接什么样的圆弧？具体参数？
8 w0 z6 s1 [3 L( D# {. k! b
/ a' |" v8 L/ S! s4 R对计算结果持怀疑态度的话，手工复核一下便知！！

忽悠人的，跟自己算出来的根本不一样，

吸血鬼 · 发表于 2018-6-15 13:30:33

谢谢分享

波乃 · 发表于 2009-4-25 21:13:21

哥门你图中沙龙圆脚半径是什么意思？圆狐等分份数是什么意思呢？？？/

波乃 · 发表于 2009-4-25 21:17:29

Y轴和Z轴得出来的数是怎么回事啊？我们都只有 X Y轴你怎么搞一Z轴什么意思看不懂啊 1 感谢指教

初学者 · 发表于 2009-4-25 22:51:40

说不定那天能用上
谢谢啦

支持下

玩过磨床 · 发表于 2009-4-26 08:56:54

哥门你图中沙龙圆脚半径是什么意思？圆狐等分份数是什么意思呢？？？/& I9 J9 c% u0 j9 }4 L3 G1 s( J% q1 w
波乃发表于 2009-4-25 21:13
, n& \- W) _7 |* d {/ H

登录/注册后可看大图

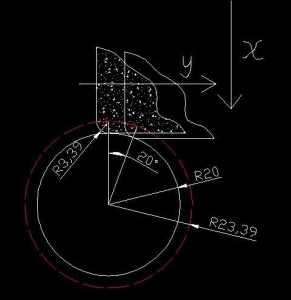

实际加工中砂轮不可能是一个绝对尖角，肯定有圆角，此圆角对加工是有影响的所以必须考虑进去，哪怕是很小很小的圆角。
将圆弧分得份数越多，做出的圆弧越圆滑，当然加工时间也要长，根据要求自己综合考虑。
Y、Z坐标是指机床加工坐标，有些数显有XYZ三个显示窗口，有些只有XY，其实通常X显示的是机床实际的Z轴变化。

精磨大师 · 发表于 2009-4-26 16:19:53

好东西谢谢啊，哥们

风暴猎人 · 发表于 2009-4-26 21:46:53

哥们，能不能发下手算的！！想知道是怎么算的！是个砸锅问底人！！

玩过磨床 · 发表于 2009-4-27 14:43:06

哥们，能不能发下手算的！！想知道是怎么算的！是个砸锅问底人！！
$ H% N, t$ a- p/ ]/ S* v风暴猎人发表于 2009-4-26 21:46
0 ^; P/ M! E* i \: ~5 n

登录/注册后可看大图

具体计算公式狂人发过帖，不重复了！请找一下！

波乃 · 发表于 2009-4-27 18:28:50

难道 R5 上下只需下0.422？前后2.394 、楼主？

玩过磨床 · 发表于 2009-4-27 19:22:09

本帖最后由玩过磨床于 2009-4-27 19:25 编辑

难道 R5 上下只需下0.422？前后2.394 、楼主？
6 ^. b' |9 U; X波乃发表于 2009-4-27 18:28

l5 m& g' E# x& X3 H
登录/注册后可看大图

接什么样的圆弧？具体参数？

对计算结果持怀疑态度的话，手工复核一下便知！！

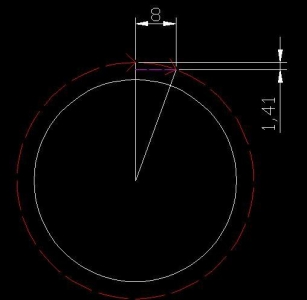

不会手工算的话，用AUTOCAD画个图，画出第一刀和最后一刀的砂轮位置，拉个尺寸便知结果。

要相信科学，不能凭直觉！！

593816556 · 发表于 2009-4-27 20:22:26

10# 玩过磨床 高手非常崇拜你.你也是软件高手啊.

寂寞如烟 · 发表于 2009-5-2 00:37:31

其实我也有一种方法给大家分享一下砂轮的外圆弧加工工件的外圆弧的公式是 X=R-RXCOS角度 Y=RXSIN角度其中XY 数轴 R就是砂轮的圆弧与工件的圆弧之和

许昌 · 发表于 2009-5-2 15:00:24

看看图就明白喽

风暴猎人 · 发表于 2009-5-2 20:29:53

那麽要加工内圆弧呢？

金属狂人 · 发表于 2009-5-2 23:24:31

强呀~~~~~

wyw923 · 发表于 2009-5-6 00:02:07

这个软件在用的时候只能看见一部分数
