机加工产品，依赖机床，也依赖人的聪明才智！
- R$ @. l4 v+ [+ b相信一定有很多朋友，在别人面对同样的产品，使用同样的机床，而束手无措的时候，有一些小小的绝招，能比别人更快、更好、更绝的做出产品！
9 |  X3 ?9 u; F别保守，亮出你的绝招，大家来比比，谁才是真正的武林高手，谁又是天下第一高手？
  h- x' H$ \: x! i6 V  O& Z) I. J) y+ ^, L
1.JPG 2.JPG
回复

使用道具 举报

思索
发表于 2009-7-17 20:55:57 | 显示全部楼层
没有最好…只有最合适…
, G9 Y5 e; J* `+ }  T1 x尺有所长，寸有所短…
/ _% ]' _8 @4 V* Z4 v三人摇磨床，必有我师焉…+ y; [' u6 A; I9 L' @
呵呵…
回复 支持 反对

使用道具 举报

发表于 2009-7-18 11:13:46 | 显示全部楼层
绝招是遇到困难 才出来的 叫乱世出英雄啊
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-18 12:27:24 | 显示全部楼层
善长逆向思考的人…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-18 14:35:22 | 显示全部楼层

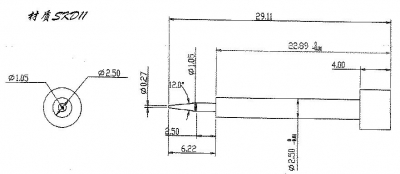

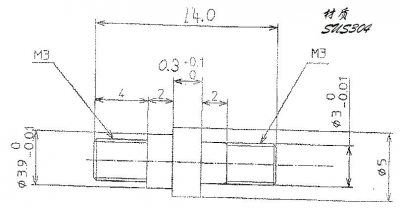

没人出招吗？我只好抛砖引玉了！请看附图，我认为加工有难度，大家出招看看？

1.TIF

24.24 KB, 下载次数: 108, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点

2.TIF

25.64 KB, 下载次数: 35, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-18 14:37:04 | 显示全部楼层
图片是不是看不到？再来一次！
回复 支持 反对

使用道具 举报

发表于 2009-7-18 21:11:59 | 显示全部楼层
上面的是导位针吧？  j! f6 @! |7 G' |# w5 K
下面的是加长连接用的7 D, u( m! _, B
都太简单啦吧~
! R+ b: ?9 T% y要快还是车床开粗- A: z: Q% q  P3 u5 _" u; Q( A6 S
外圆磨划磨针机加工
回复 支持 反对

使用道具 举报

发表于 2009-7-18 21:55:23 | 显示全部楼层
这种太简单了/磨床分度计手动磨床就可以完成/好点的数控车床就可以一次完成
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-18 22:33:10 | 显示全部楼层
把公差搞上去…1 s2 h$ c7 a0 d6 z
吓吓他们…呵呵…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-19 18:34:10 | 显示全部楼层
上面的是导位针吧？5 I* k" v) g; H& L1 R: ~- P
下面的是加长连接用的
/ ^/ r6 ]1 y- @/ L9 {* ]; L$ y! W& ^都太简单啦吧~4 @- _, }4 [# A4 a! U
要快还是车床开粗7 I( [) ~5 ^5 X
外圆磨划磨针机加工
5 v+ Y  |9 L7 e5 W, V金属狂人 发表于 2009-7-18 21:11

3 T1 w/ S2 ~* S* H$ R- H  z5 Q! v
登录/注册后可看大图

  o( o5 ~0 o9 H! d( l* B9 V1图我是觉得22.89的长度要0～-0.01的公差不好控制！
8 r2 ~1 c1 p, H. L0 b& s2图是觉得0.3的长度太短，不好磨，还有两边的外牙不好处理！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-19 18:36:16 | 显示全部楼层
这种太简单了/磨床分度计手动磨床就可以完成/好点的数控车床就可以一次完成
- q" a7 ^( Y4 W2 m" K王程苗 发表于 2009-7-18 21:55

7 Q" P8 s8 I# `$ l' {- y. Q
登录/注册后可看大图

. k( j8 T7 l2 Y$ e太简单吗？2图你要磨的话怎么夹持？除牙外所有尺寸都是要磨的哦！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-19 18:39:24 | 显示全部楼层
机加工不是单一的机床加工，是很多种机床配合完成一个产品！出招要考虑到下一工序及机床怎么配合，怎么保证产品公差及外观！
回复 支持 反对

使用道具 举报

发表于 2009-7-19 22:07:32 | 显示全部楼层
22.89好保证的很% P' K4 }: J# C2 i  W  R7 D3 O" i( ]
先按段差去磨
& i3 X& z2 g: r) v' F最后光屁股保证
: l, f7 y- g9 X$ q8 p3 f0 j要0.001的精度都可以
8 D# n" @  s! s) P! v5 y8 X
& a' K- D; j" J# S# R3 p0.3和牙也非常好处理
, M5 L( i& L  _) k7 K牙是车床加工到位) Y% k  r7 l3 _3 c# d+ N
其它尺寸留余量0.1在8 U7 f( {% `: ]; n- K+ m& t0 h; N
牙的一头加长一段用于装夹  r: L1 F) v0 O9 o
把表打好牙的直度就保证啦螺纹不用磨的
7 ?6 Y" G" h. F4 {) b3 {但外径可以轻光一下0 F3 w- O8 A8 y" H* R7 u
最后去加长部分同时保证长度

评分

参与人数 1威望 +20 收起 理由
kingpuwer + 20 好招

查看全部评分

回复 支持 反对

使用道具 举报

许昌
发表于 2009-7-19 22:34:42 | 显示全部楼层
图1
) T. x) e; X  B! V7 [& Y! Q+ l- K  V这个用冲子机 是不难加工的 ，
- ]1 H( }7 ~7 q) @# e9 T图2, ]+ z8 o. C! l. ?2 M9 A1 ^
一看就是批量的东东   ， 用自动车床最合适

评分

参与人数 1威望 +12 收起 理由
kingpuwer + 12 说的是！

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2009-7-19 23:59:21 | 显示全部楼层
图1  给个圆全部加工出来都可以5 T2 J, ~1 \/ e  {. l9 V

  Y. P5 Z& W- y+ ~5 ]  图2加长做
- j7 ~" G  B1 i) M7 V5 {+ n8 v; K7 r- `3 V+ M
很简单呀。。

评分

参与人数 1威望 +12 收起 理由
kingpuwer + 12 出手不凡哦！

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2009-7-24 21:37:04 | 显示全部楼层
有点难度吧，在零件的装夹方面。如果是淬火件好车吗？
回复 支持 反对

使用道具 举报
