圆槽摆角度怎么修砂轮

[复制链接]
发表于 2013-9-27 11:55:12 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
本帖最后由 366099353 于 2013-9-27 11:58 编辑 / d/ p, ~* z: H2 T

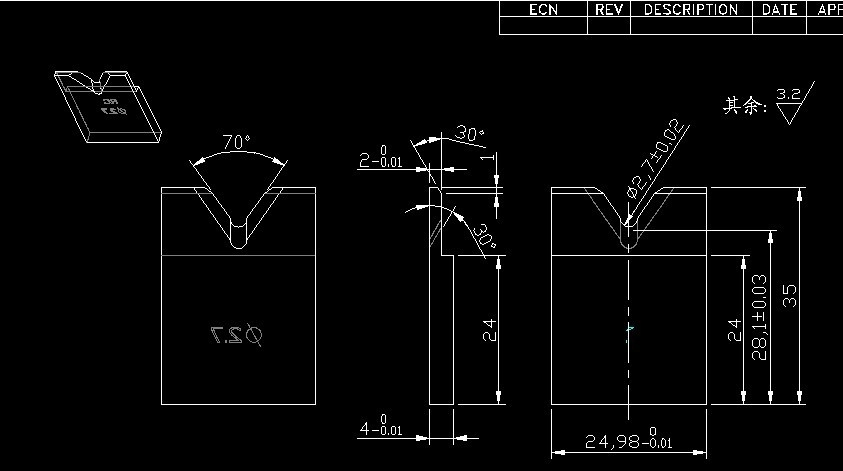

% n- m/ j1 {- b  t! i0 G" J5 t7 }如图中间那2.7园摆30度后怎样修砂轮file:///C:/Documents%20and%20Settings/Administrator/Application%20Data/Tencent/Users/366099353/QQ/WinTemp/RichOle/N_CRCLD81]D]VO73ST]$T%60T.jpg 5 C0 p; u3 o! W! v
回复

使用道具 举报

kkzi2
发表于 2013-9-27 22:18:18 | 显示全部楼层
本帖最后由 kkzi2 于 2013-9-27 22:24 编辑
" u; T! Y3 y/ w5 c

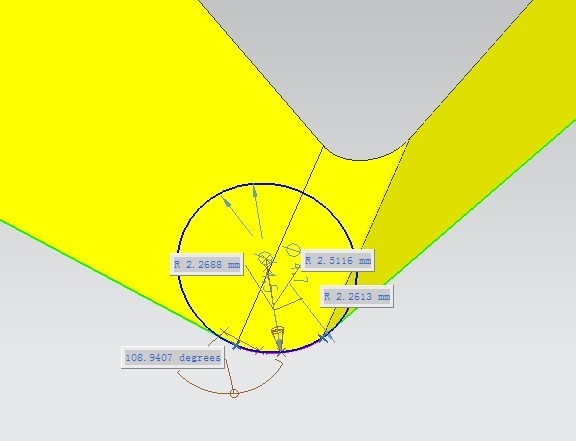

& v7 X9 v7 g3 @2 f0.  砂轮修（180-108.94）/2 角度
5 V8 `% l; g$ Z4 J+ i/ V- |3 d1.  如果圆2.7与斜度相切，修R2.26比较接近吧（貌似也是轻微椭圆了）* v% x# `7 {9 F/ t' ^
7 ~2 x! \4 o4 ]/ n: Q+ O2 u6 I" Y: l" g; i
# O; P4 K# j5 o( J

- ~+ O* i# e3 c$ J( |8 ~2.  如果不是相切，斜度是从半圆的两边开始的，那就是椭圆了。
# `, A- h' K0 o; H, Q8 T
7 P1 r! g* I! B" L: Z: S& @3 e

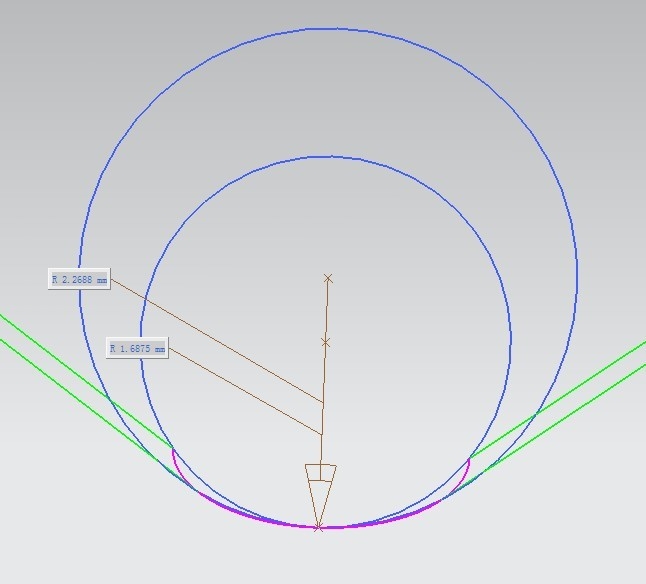

6 e2 H- H$ e; N, C% A- W dar2.jpg $ g/ D8 b) @# x0 I8 s
# R% \5 Q2 L9 {- o* }5 h
2 U0 j( Q0 P! ^' m- S* g
“TT”制作3 V/ f# K& g& T! U  R; V  u8 q) L# `- e
7 o5 L. H: f6 R& k. s* K- I/ b
' c; ]& X5 H! D8 B% p0 ?0 O

! o1 e" v/ l! o# d

点评

就着么简单
我想问下，那108.94度怎么得出来的，还有图上的R是怎么知道的  详情 回复 发表于 2013-10-15 22:54
回复 支持 反对

使用道具 举报

发表于 2013-10-15 22:54:46 | 显示全部楼层
kkzi2 发表于 2013-9-27 22:18
* }' x% U' \% u9 |5 @0.  砂轮修（180-108.94）/2 角度
* R7 z4 J2 p, u$ \3 i- g; i# i1.  如果圆2.7与斜度相切，修R2.26比较接近吧（貌似也是轻微椭圆了）+ ?  `/ g( Y& f4 G2 J4 U
8 }/ M0 `2 S& b5 O* {
...
# p5 k' l( s4 P  Z) g
我想问下，那108.94度怎么得出来的，还有图上的R是怎么知道的
回复 支持 反对

使用道具 举报

发表于 2013-9-27 18:48:58 | 显示全部楼层
366099353 发表于 2013-9-27 12:58. I3 ~; o2 h! |; d
怎么得出来的啊

# r% ?3 n( t0 j' N: g& u7 J8 s4 g& B0 B6 ^+ d0 C% z7 {
. O- L1 t5 o% Q" U- O+ B! A8 a' m9 U8 p: y
9 Q* Q+ F: S( D# _  I3 p

) u3 b6 N" _) {  s" z. M6 P' u掌握3点算R就可以了7 j7 D3 E  w" ?4 H; `* N5 g$ K9 k
) q5 G7 {" s# b% U6 N9 u% L
以前手算
- L) L0 L4 E" P/ C0 i" z
1 }/ X  G: U9 g/ s, H9 x+ a现在直接电脑来算/ h9 @/ f& d$ h0 T( E
: X' ?+ u9 t( r+ @/ |+ l
如果你想学手算的话- |( y! q; u3 {7 N4 _

4 X( \% A* G2 L: |, Q请看我的帖子   我的帖子有关于3点算R的内容
% V& _  a8 c* B  w, a7 Z: k- O6 _9 q
  _- r" e! ^5 O

点评

366099353
砂轮是椭圆才对啊 ，这个OD小那要是OD10的呢，那不差好远  详情 回复 发表于 2013-9-28 00:08
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-9-27 11:58:36 | 显示全部楼层
在线急等啊
回复 支持 反对

使用道具 举报

kkzi2
发表于 2013-9-27 12:45:48 | 显示全部楼层
你试打一下 R=2.511 看看，不对的话请留意
回复 支持 反对

使用道具 举报

jzk
发表于 2013-9-27 12:49:45 | 显示全部楼层

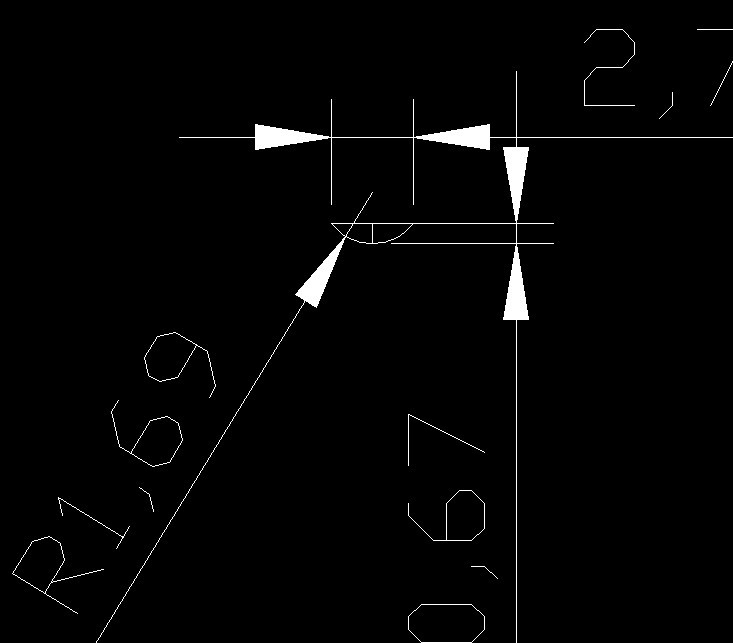

如果你那园2.7与70度相交为半圆的话，砂轮修35.53度R修1.69试试
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-9-27 12:58:01 | 显示全部楼层
怎么得出来的啊
6 m3 z! H0 d4 }& a: V4 r
2 o7 e5 o& n8 }8 {

点评

弹指年华
[attachimg]32113[/attachimg] 掌握3点算R就可以了 以前手算 现在直接电脑来算 如果你想学手算的话 请看我的帖子 我的帖子有关于3点算R的内容  详情 回复 发表于 2013-9-27 18:48
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-9-27 12:59:27 | 显示全部楼层
砂轮应该是椭圆啊
回复 支持 反对

使用道具 举报

发表于 2013-9-28 00:05:29 | 显示全部楼层
看不懂啊！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-9-28 00:08:29 | 显示全部楼层
弹指年华 发表于 2013-9-27 18:48. g; [/ L6 d( O2 P
掌握3点算R就可以了
+ O8 z7 f8 g6 o  q. a
, z$ W/ Y% @; g+ k, h以前手算

+ G) @4 E! |) B) ~& W, |* f$ c5 z砂轮是椭圆才对啊 ，这个OD小那要是OD10的呢，那不差好远
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-3 17:05:19 | 显示全部楼层
高手在那啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-14 08:46:36 | 显示全部楼层
高手在那啊
回复 支持 反对

使用道具 举报

发表于 2013-11-2 10:48:55 | 显示全部楼层
先做个2.7的投影下看多少在算一下不就得出结果了
7 O; e& R+ i; H! E4 f% v; L; P
回复 支持 反对

使用道具 举报

发表于 2013-12-25 18:37:04 | 显示全部楼层
不会算  要是我加工的话 先把工件垂直放，砂轮修R1.35加工到量，然后工件垫30度加工，与R1.35圆底面接上就好了，这种工件保证开口处R就好了，30度下面的测不出来的，放到模具里那个尺寸也没用
回复 支持 反对

使用道具 举报

发表于 2018-3-30 23:48:53 | 显示全部楼层
...路过路过
