[资料] Winter修整器资料-1

[复制链接]
发表于 2020-3-2 12:35:10 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x

' ?0 [4 B1 ]" N, f0 m
德国Winter修整器
修整概念
修整分为整形和修锐两个方面
整形:该工艺是为了获得精确的砂轮表面形状和轮廓。
修锐:该工艺是为了使磨粒突出到砂轮表面,从而达到锋利的目的。
修整范围
任何固结磨具都需要修整,常见的如陶瓷、树脂、橡胶结合剂砂轮等。
修整结果主要取决于
金刚石的种类,金刚石的耐磨性,冷却液,刚性安装柄、适当的安装、修整的导程、修整进给量。

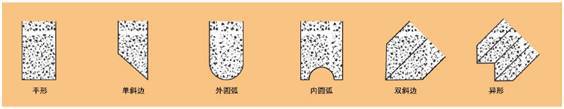

常见被修整砂轮的种类

1

1

& @* S6 j% q! |% f
修整注意事项
根据被修整的形状来选择修整器金刚石颗粒形状
修整时,砂轮旋转方向和修整器成一定位置关系
尽量使用一定压力和流量的冷却液

2 I3 u7 v3 }. S% i1 l! y. _
修整切深为0.005-0.05mm,横向进给为0.05-0.25mm/r,具体根据修整器种类来选择。

! O; X+ a" h0 z" G, R& ~1 n2 H, g# B4 y, x; y1 d2 `

3 ?% m; a2 G' }# \+ d, L- p' R6 U2 m; U0 ?  l' T# W
7 V) t6 S' W% j% c% m
0 ?) D5 l9 S% U5 k

/ K. \4 J; j3 C. y5 M6 J
. c; g/ [) e) p0 e* b. k7 `8 X9 P0 D# B3 Y' A# x

$ X  W5 g; y) I# d& `5 m+ P: Y2 V* m9 s
0 s. f; T, ?8 f( K5 K% V

# Q8 k* v, i1 @, O
0 a% r5 v# R3 _% g- `* tWinter片状修整器,规格多种,图片上的规格是TFAS90-33
; B- e3 M& Z' e/ q  u建议修整砂轮粒度为80#-120#
, c+ a  r/ R7 P9 i" |9 ~- w/ }( Z
! `7 P( d$ G  s( B+ `- O
发表于 2020-3-5 17:19:32 | 显示全部楼层
上面的6 张图片是修好的砂轮形状?
