摇篮式五轴加工中心回转轴精度如何测量?

[复制链接]
发表于 2021-12-3 18:10:14 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x
传统上,机床回转轴的校准需要将自动精密转台安装在其旋转中心,才能执行回转轴校准。摇篮式五轴加工中心回转轴旋转中心 (C.O.R.) 受到限制无联结部位,导致需要更复杂的支架与准直程序才能对轴进行校准,这可能增加该机床校准的难度。
( i) |) M6 o: s- Q9 ^  W; e: p  u4 |
中图仪器解决方案:7 w& N9 L( k6 q5 Q/ ]4 `

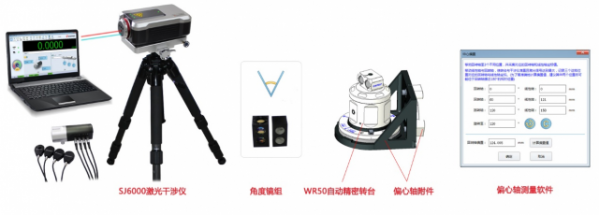

测量配置:SJ6000激光干涉仪主机+角度镜组+WR50自动精密转台+偏心轴附件+偏心轴测量软件。
7 o9 {5 n8 F- N8 E/ b5 ~" N! e; W0 O! z
, F+ k4 M+ `4 U
) {3 T' _6 n# t) k* R

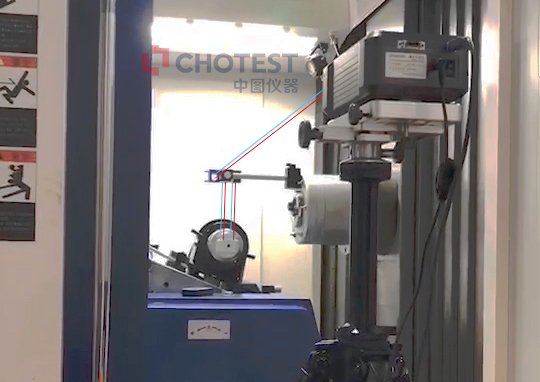

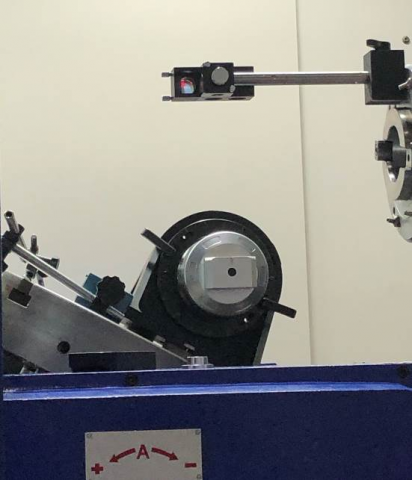

将WR50自动精密转台安装在摇篮式五轴加工中心A轴上(它不必安装在旋转中心)并执行测试,偏心轴测量软件会同步线性与旋转移动,并在整个测试期间保持激光束准直,这可显著简化安装硬件设定要求。& w; k( Y/ s- {, I) @& U; M& o

6 [6 C$ s2 |, [: M& Z% k

. S) x+ V, O) P% A& s
3 L/ l# [* x# n# a5 h. k7 q
工作原理:5 g9 V; H' {+ }4 {

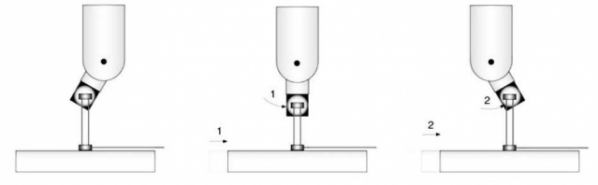

偏心轴测量工作原理是利用机床线性轴与回转轴的同步移动。如下图所示,每个回转轴移动都有一个对应的线性轴移动。需要注意,即使是相同的角度轴移动,线性轴移动间隔也会不同,以确保激光干涉仪与自动精密转台保持准直。
! o, v* G) H* C6 r3 H' A& S1 z7 O% C9 g; I. W0 R, c

$ n# n3 O3 d" ~8 `+ T+ W注意事项:6 f/ c. {+ y1 y) O5 N2 s5 _) p& |

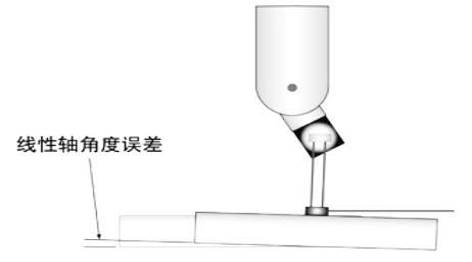

由于其中一个光学镜组固定至移动线性轴,因此检测到的角度轴数据也会包含线性轴的误差,例如以下所示的角度误差。出于这个原因,应在与最初同步移动期间所用的相同停止位置,沿着线性轴同时执行额外、单独的角度测量,接着可合并这两个误差文件,消除线性轴角度误差的影响,进而真实呈现回转轴的旋转精度。3 L0 l  F1 b" K3 W

) l3 v& ]+ m( T( J
2 k2 z1 ^" ?4 Y/ y5 U
了解摇篮式五轴加工中心回转轴精度测量更多知识,欢迎您给我们留言,我们会第一时间为您解答!) M1 o# s1 K; R3 G7 Z
