外圆磨床上磨削车床用活动顶尖~！

磨消技术

回复 15# wangyonghui
# k7 c+ @9 e  c& _
实际上标准的活顶针，像车床用的那种就不用上面版主的那种方法
它后面不是有一 个螺母，螺母拧开中间是空的，那里面我们就可以放
) [8 _: D: r( T( I7 Q$ U2 k. z7 w( ]一根小小的圆棒在里面刚刚螺母拧紧能顶死活顶就行，这时把它套在磨
床的主轴里就可以磨了。

zpngbrs

一般要修磨的活动顶尖，大多都是锥面磨损.跳动超差.锥面磨损好解决.跳动超差就要想办法.因为活动顶尖不像死顶尖一样锥面和锥柄同心.想想活动顶尖是怎么工作的？所以在磨削的过程中.要让活动顶尖锥柄部分不动.而前面的锥面部分转动起来，里面轴承回转与外面锥面回转同心.这样磨削出来的活动顶尖精度才会高.至于怎么装夹.有些活动顶尖后面锥柄与磨床顶尖一样都是莫氏4号.这样的顶尖都可以装在磨床头架里面进行修磨，而有的车床活动顶尖是5号的.大很多，这类的顶尖就要用三爪等夹具进行修磨.

dengxiumu

回复 10# zpngbrs
9 j' g$ b( i% Z# g5 P
. u7 Q4 {4 Q1 D( X: t: `
1 u- r: b8 y0 }; U9 H4 B- X    这个认识方法在好几本车工的书上有看过！

信鸽

我用变径锥套。4号变5号滴。先拧紧顶尖防尘盖 ，将顶尖备死。后放入锥套插进主轴粗磨见圆。再松开防尘盖。用细绳拽精磨。效率很高  m1432即可

隆中对

用拉杆呀！

狂奔的公牛

我的办法最简单,  用布条在活动顶尖的间隔,间隙里做圆周缠耀.  稍用点力就行,  磨削时进刀量小.
* }2 E  V  C, X- I& S. Z
7 `0 P* F+ s0 M! N; u8 N% R/ D  锥度看床子,小的可以加锥套,大的上别的床子.:P

meilixiaojun

最好的方法是把里面装点黄油，用力拧紧，就好了。我磨过好多了，不过都是2、3号的莫氏顶尖。圆度在一个妙以内的。试试看？

落地魔法师

我以前磨过，是拆掉顶心磨的，找好跳动磨好再安装，跳不跳就要看装配精度了，结果还行，生产顶尖的厂家也是加工好再装配的，我想我们一样能做的很好

磨可乐

哎可悲呀，你们会不会干活呀，我听你们讲的，我都笑死了。有机会，我给你们讲讲。

老丢车

用绳子最符合实际使用要求。

漫步人生

用线拉，太笨了，还得意

漫步人生

14楼的还可以，我15年前就这样磨

一鸣

版主的方法太麻烦了，用变径套，鸡心夹，加长拨杆就可以了

斌哥哥

打开端盖在里边放个垫片压死它。然后用力插进套筒里边就可以了

xuha

发表下个人看法 以前有磨过 不上夹头 它转让它转 一样磨 慢点来就可以了 精度问题不用考虑

zpngbrs

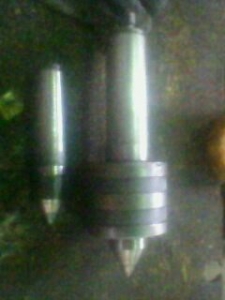

车床顶尖和磨床顶尖比例

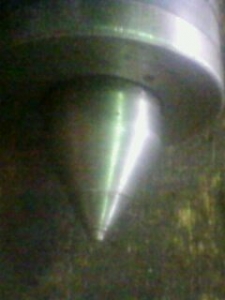

修磨前

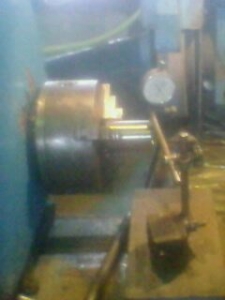

装三爪校正锥套

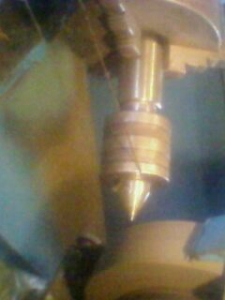

绳子带动

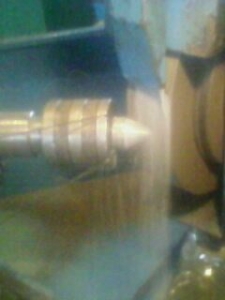

对刀

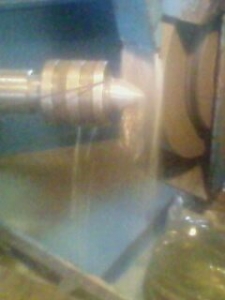

修磨

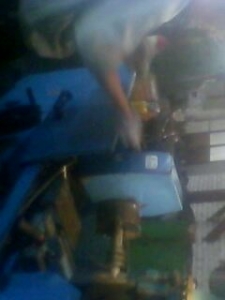

两个人配合

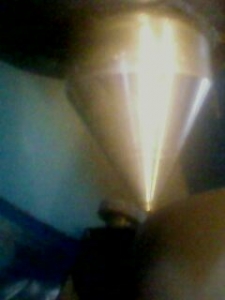

检查

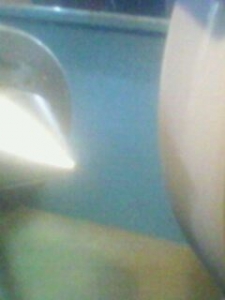

继续检查

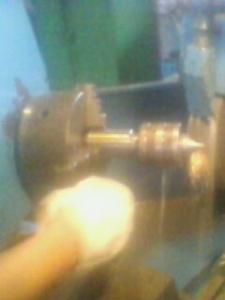

继续修磨

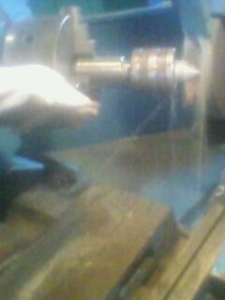

修磨中

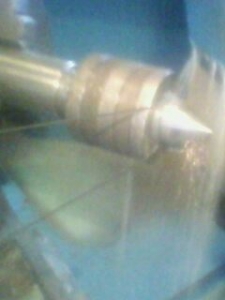

水开小点看的清

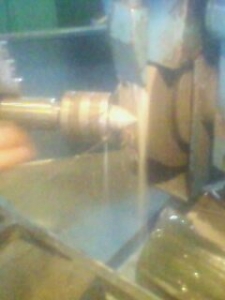

啦绳子要运动速度均匀

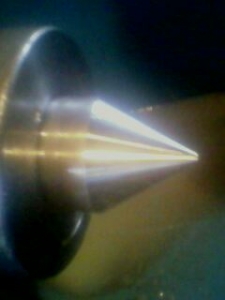

修磨好后

今天修磨了几个，就拍了几张照片~！希望对大家有帮助~！
