磨Cr12淬火套

王辉aaa · 发表于 2010-6-7 22:17:51

回复 8# 株洲硬质合金

这样的我买的CBN砂轮是陶瓷结合剂的很耐用的磨个CR12淬火57度的60多丝余量内孔80长度135 我量砂轮外径基本上没小一丝。

张国耀 · 发表于 2010-6-7 22:20:38

这个使用CBN砂轮效果是最佳！
但是需要你的磨床皮配上是更佳！
转速需要更高，超过35M/S。达到50左右。
机床的钢性。。。。
更适合批量生产此类钢材的工件。
外圆磨如果不批量可以采用PA 46 L 5 V 这个进刀量应该也可以达到 0.25左右。
但是楼上有说不是太理想。
相对PA砂轮来说微晶刚玉砂轮效果是会相对磨削性能会更好些。
我希望大家都使用性能更好的砂轮。我们操作更方便。只要你们老板同意！:P

王辉aaa · 发表于 2010-6-7 22:24:19

回复 9# 壮志雄心

是给你参考下砂轮的价格你120的内孔磨削起来要多少大的内圆砂轮你可以把你的机床配置转速什么的告诉做砂轮的他们会给你满意的答案的。不过你这个很难哦··· 普通像我这里的外圆磨床上的内圆磨具要干你这个400多深的活···· 难太长了看你磨具上轴的力道之类的都有关系了···。要求高的话真不知道该怎么搞了等待高手。要求低的话掉头磨先把外圆光出来把一半的内孔深度磨好换一头装夹校正前后两点外圆一丝之内就可以了把内孔接起来···。自己瞎想下

王辉aaa · 发表于 2010-6-7 22:26:34

回复 18# 张国耀

呵呵 PA的倒没去买46粒度的试验看看PA60粒度的不行我直接给换了WA46的，现在就=SA的我把硬度也换成了更软的J 不知道会不会好点。

王辉aaa · 发表于 2010-6-7 22:33:58

回复 16# zpngbrs

请教下这位师傅我机床上的内圆磨具它轴承的内孔是20多的就是说杆子就是20多点的不粗的，我磨80的内孔长度100出头的打个比方能用直径25的长度100来的轴杆子装个外径60的内圆砂轮吗？吃劲上没问题吗？我怕杆子那么小砂轮那么大强度会不会不好这里就我一个干磨床没地方问的见笑了····

张国耀 · 发表于 2010-6-7 22:50:14

回复 zpngbrs
: I' f7 R# J+ ^/ }% C& @+ y- i1 x( T$ {! U
# ^0 i! q& j4 a1 ~# {. b! N, _
请教下这位师傅我机床上的内圆磨具它轴承的内孔是20多的就是说杆子就是20多点的 ...
& k6 E2 S5 b; K S8 R9 |王辉aaa 发表于 2010-6-7 22:33
, O4 Y: S6 @" Z9 I; M

登录/注册后可看大图

你挺有上进心。也挺有创意！并且在单位你也最有发言权。
建议在别处人多嘴杂，并不一定采纳！
砂轮配置一般是内圆孔的三分之二以上。
你这个杆配置可以使用。但是一定要钢性好。

王辉aaa · 发表于 2010-6-9 19:36:21

谢谢。回头我试试

zpngbrs · 发表于 2010-6-9 21:42:04

本帖最后由 zpngbrs 于 2010-6-9 21:43 编辑

回复 21# 王辉aaa

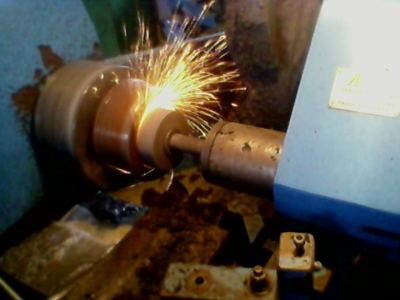

你是担心接长杆太细砂轮让刀？你的担心是多余的...给你张图，我用外100*内20*宽40 的砂轮干110的孔..一刀能吃15丝....而且接长杆也就200多长。

张国耀 · 发表于 2010-6-9 21:44:51

回复王辉aaa
# n8 _- @& [- ? `. l) B' Z) V; E+ E
: @( ]; e: \: g, x4 N" h5 O
- Q& `9 S, x& [3 ?8 [# m) R/ n6 K# c你是担心接长杆太细砂轮让刀？你的担心是多余的...给你张图，我用外100*内20*宽40 的 ...
& k% f8 N4 d. R7 _' C. W9 Y; f( Izpngbrs 发表于 2010-6-9 21:42
2 v8 ]4 z+ J; q9 [/ N

登录/注册后可看大图

杆应该有区别吧！

zpngbrs · 发表于 2010-6-9 21:50:56

接长杆是有区别，当然.在不影响加工的情况下杆做的越粗越好，杆粗了刚性好.加工起来可以放心吃刀.

精密磨削 · 发表于 2010-6-10 13:23:59

楼上的兄弟个人建议你用锆刚玉砂轮，应该可以搞定的，用60L的

王锋 · 发表于 2010-6-10 15:49:49

这种材料我二三天就要磨一次，现在很多五金模都要用这料。我目前用Gc沙轮，磨外圆可磨三四十丝才修沙轮(当然我的工件直径小很多)磨内圆可磨十几丝才修，光洁度比PA沙轮好。个人经验首选GC.其次到PA.

yz7297423 · 发表于 2010-6-10 18:49:08

你这个工件我以前经常磨,也吃了很多苦头,砂轮炸过N次
HRC64的CR12钢,切削性能很差,这个材料一般用于五金模具
我说一下小批量加工方法
机床1432,4爪卡盘
淬火后余量0.5,精车外圆,内孔余量留0.1-0.15,这个比较难车(用淬火刀,一刀吃0.2转速100),找个有经验的车工
磨床4爪找正,磨内孔(砂轮用黑色炭化硅,干磨,如果发热可以在工件外圆加水冷却,水千万不能弄到砂轮上)
磨外圆(砂轮46#WA硬度J,精磨之前留0.02,修砂轮,光掉震痕)

yz7297423 · 发表于 2010-6-10 18:59:29

磨这个件效率比较低
但是加工费很高,等你磨这个件磨1年,你就可以找到感觉了

王辉aaa · 发表于 2010-6-10 19:22:11

回复 30# yz7297423
:lol 像楼主的这个工件照你这样的方法正常的加工速度，折算一小时加工费大概能有多少呀？公差外径正负1丝的话嘿嘿。

王辉aaa · 发表于 2010-6-10 19:26:19

回复 24# zpngbrs

谢谢zpngbrs师傅！这个砂轮便宜吧 wa pa什么的我自己掏钱去买几个试，公司里采购这段有点不耐烦了呵呵我老是改规格让他去买。为了自己的技术能提高小钱花花还是有必要的
