复合三角柱

haohao · 发表于 2010-9-8 21:44:33

典型的冲压模补强冲头，每次都画图算，没总结公式，向狂人师傅学习！

jcq5566 · 发表于 2010-9-9 11:11:32

本帖最后由 jcq5566 于 2010-9-9 11:14 编辑

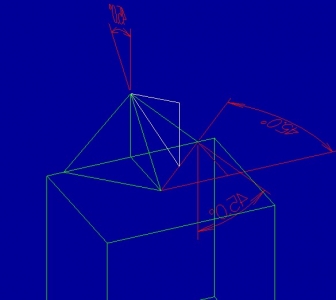

看了狂人兄的帖子自己在家比划了一下，空间三维的东西确实复杂，我是借用软件画出实体图然后拉出辅助线段求出角度的，不知道对不对帮我看看？

如上图：杆摆45°，砂轮侧面修35.264°（图中白色线三角形的夹角），砂轮底部应该是平的吧！对不对啊？狂人兄看到请指点一下？

jcq5566 · 发表于 2010-9-17 20:01:01

本帖最后由 jcq5566 于 2010-9-17 20:02 编辑

回复 1# 金属狂人

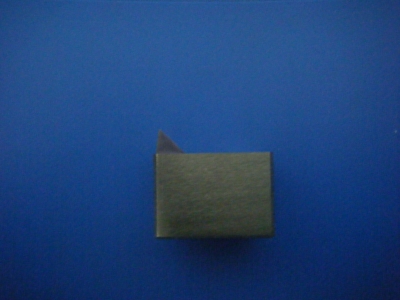

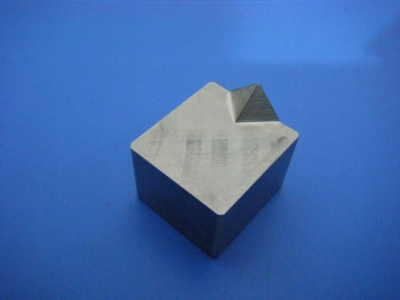

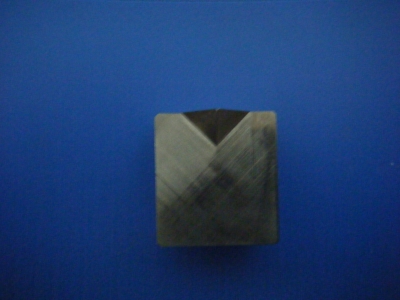

今天我做了一下！狂人兄看看是不是这样的？

金属狂人 · 发表于 2010-9-18 01:46:30

是的

算复合斜度就考人的空间思维

fanxiaoyu · 发表于 2010-10-28 19:56:23

狂人兄
tg-1是啥意思啊

*钢铁侠* · 发表于 2010-11-21 01:48:27

我来啦我要做版主请给我一片天空吧、、、、

fanxiaoyu · 发表于 2011-3-8 10:55:20

改天实践下
呵呵

魔界幽灵 · 发表于 2011-3-8 18:06:06

不错现在做这个的也还很多能保证精度

5年未出师 · 发表于 2011-3-8 21:27:39

这个好算，设A角对应边为a,B角对应边为b,设尖点到平面的距离为1，那么a=tgA,b=tgB,斜面三角形的投影三角形的角度的正切植就是b/a,反算角度就是正弦杆的角度，再算斜面三角形的面积，三边分别为1/cosa,1/cosb,a*a+b*b的平方根，利用余弦定理算出其中一个角度，假设得数是C，面积用正弦定理S=0.5absinC,得到S以后用投影面积除以斜面面积，就是角度的余弦值，得出斜面与平面的二面角大小，修砂轮就可以了

5年未出师 · 发表于 2011-3-8 21:29:48

我算术很厉害的哦，高考数学135分，错了3个选择题，扣了3分，大学高数一学期没有上课，最后一星期突击，居然考了86分，我们班的最高分:lol

dingfangai · 发表于 2011-3-27 15:29:14

哈哈高啊，我最近有点短路

青春正逝 · 发表于 2011-11-9 09:40:10

这个，以前做学徒出去找厂见工时做过，其实很简单的，是五金端子模零件，工资太低1500,

hhd160 · 发表于 2012-8-22 12:34:40

把图中的直角改成120度又该如何计算，请教。

songtong · 发表于 2013-5-12 18:03:29

有梦最美发表于 2009-3-24 18:29
  W3 |) b! |) ^8 r. Q' b1 l

登录/注册后可看大图

! D9 i9 H5 I  e6 |2 n- B最近不忙,试做了下狂人兄的上面的复合三角柱:
$ \+ J& `5 n( f* h3 `" F0 W我是假设角A 角B 都为45度: 2 m2 h; Q( Y, H% u& i
                        ...

师傅啊！到底沙轮怎么打的，垫几度，放平打，还是立起打，

songtong · 发表于 2013-5-12 18:06:17

jcq5566 发表于 2010-9-17 20:01

7 h5 d7 J1 I1 @7 p/ B9 b
登录/注册后可看大图
! F, M: F" r+ {$ Y* |4 y3 B
回复 1# 金属狂人

斜度器垫几度，竖打，还是放平打的，

有梦最美 · 发表于 2013-5-12 22:14:08

竖打，还是放平打，自己试过才记得牢啊，本来公式都是现成的。试过后发现会有收获
