人家出了一道题4mm的砂轮修4.8的R…R公差在四位数之内在它的结束点接上0.8R…

czp0833 · 发表于 2012-9-24 19:18:02

看看

磨床佬1 · 发表于 2012-9-25 21:24:39

上图啊

七佩 · 发表于 2012-9-27 03:42:54

正在努力学习中…

czp0833 · 发表于 2012-10-3 19:11:42

学习一下

七佩 · 发表于 2012-12-31 01:03:54

学习中``````

纳忆丶悲伤 · 发表于 2013-1-1 09:58:07

我现在才觉得我什么都不会了，我以后会天天来的，学习..

caohao · 发表于 2013-2-3 21:59:55

这个东西还没有搞过

caohao · 发表于 2013-2-4 23:28:57

zjg281802703 · 发表于 2013-4-29 14:09:46

学习中。。。。。。。。。。。。

江帆 · 发表于 2013-4-30 10:15:54

路过，不给什么意见，没看懂题

王永亭 · 发表于 2013-12-25 22:19:07

{:soso_e179:}

yangjeig · 发表于 2014-1-4 14:21:49

本帖最后由 yangjeig 于 2014-1-7 00:32 编辑

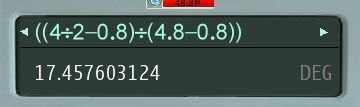

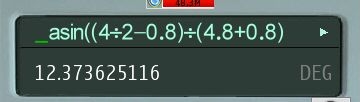

精度4位可能概念理解的不一样砂轮外R打法_4.8分中打好后侧面对刀清零不动抬刀，R机摆斜度下数对刀归0。R机角度算法asin((4/2-0.8)/(4.8-0.8))=17.458砂轮内R算法asin((4/2-0.8)/(4.8+0.8))=12.374同样先分中打R4.8摆斜度对刀打102.37度的大于1/4圆弧选用⊙3的修刀防止金钢石撞砂轮。下面是图片

china_xsh · 发表于 2014-1-4 23:11:41

还是看图纸的能学到东西，，我们这看的是3d，都不用算，，直接测出来磨了那么多复合斜面，到现在都不知道怎么算，只会测～
来自安卓客户端

老古董 · 发表于 2014-1-4 23:26:16

四位小数，搞不定，两位小数还凑合

江湖0769 · 发表于 2014-1-4 23:46:26

来学习下。

yangjeig · 发表于 2014-1-7 00:38:57

理解了就好了，过切点作切线的垂线必过圆心
