圆弧走轨迹坐标计算程式

 荐  火 [复制链接]
发表于 2009-4-25 20:02:06 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
觉得对你有帮助请给个好评！！有任何改进建议欢迎联系我！$ X# h9 W! C$ V. a. N5 A; }

5 J3 e" x( e( g5 r  e  ~6 I友情提醒：打印前请关闭打印机属性设置中打印预览，否则可能会引起死机！这是编程中的一个疏忽，不过不影响使用，懒得改了。

圆弧加工坐标计算v3.0.exe

340 KB, 下载次数: 980, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点
回复

使用道具 举报

AZ321
发表于 2014-11-24 23:23:20 | 显示全部楼层
玩过磨床 发表于 2009-4-27 19:22) \* r' [& E% g: m: f/ ^7 J
接什么样的圆弧？具体参数？* w0 M" T3 X* D7 e" h

, @" p; O& \7 e1 j8 ~0 w对计算结果持怀疑态度的话，手工复核一下便知！！
, z/ v$ s- f- U- J) c
忽悠人的，跟自己算出来的根本不一样，
回复 支持 反对

使用道具 举报

发表于 2018-6-15 13:30:33 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

波乃
发表于 2009-4-25 21:13:21 | 显示全部楼层
哥门  你图中沙龙圆脚半径是什么意思？  圆狐等分份数是什么意思呢？？？/
回复 支持 反对

使用道具 举报

波乃
发表于 2009-4-25 21:17:29 | 显示全部楼层
Y轴和Z轴得出来的数是怎么回事啊？         我们都只有  X  Y轴你怎么搞一Z轴什么意思       看不懂啊 1         感谢指教
回复 支持 反对

使用道具 举报

发表于 2009-4-25 22:51:40 | 显示全部楼层
说不定那天能用上7 P0 @# Y6 K/ p, r7 |
谢谢啦
6 I: @1 d6 \& Q8 _  k! o
9 w1 w6 L8 T8 a# @% _" {支持下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-4-26 08:56:54 | 显示全部楼层
哥门  你图中沙龙圆脚半径是什么意思？  圆狐等分份数是什么意思呢？？？/
9 [( ^5 S  d3 H: P& R: a5 ^波乃 发表于 2009-4-25 21:13

" E3 q0 N' R4 R9 J7 f
登录/注册后可看大图

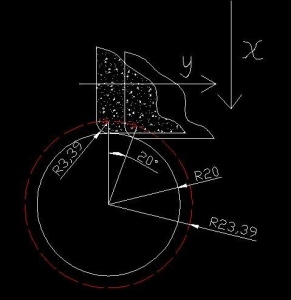

% Y2 x! R) A. q9 e% U实际加工中砂轮不可能是一个绝对尖角，肯定有圆角，此圆角对加工是有影响的所以必须考虑进去，哪怕是很小很小的圆角。4 F1 B7 O4 O; v, U6 q
将圆弧分得份数越多，做出的圆弧越圆滑，当然加工时间也要长，根据要求自己综合考虑。
2 H' S: N' n; z4 k, r6 W& \0 g. _4 tY、Z坐标是指机床加工坐标，有些数显有XYZ三个显示窗口，有些只有XY，其实通常X显示的是机床实际的Z轴变化。
回复 支持 反对

使用道具 举报

发表于 2009-4-26 16:19:53 | 显示全部楼层
好东西谢谢啊，哥们
回复 支持 反对

使用道具 举报

发表于 2009-4-26 21:46:53 | 显示全部楼层
哥们，能不能发下手算的！！想知道是怎么算的！是个砸锅问底人！！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-4-27 14:43:06 | 显示全部楼层
哥们，能不能发下手算的！！想知道是怎么算的！是个砸锅问底人！！
% a' ^$ F5 |* i3 y8 q# i, {5 i风暴猎人 发表于 2009-4-26 21:46

/ j9 i+ `* Q# G  g$ B/ M/ M7 ^
登录/注册后可看大图

$ Q. ]9 w& O" b) B) Z5 c具体计算公式狂人发过帖，不重复了！请找一下！
回复 支持 反对

使用道具 举报

波乃
发表于 2009-4-27 18:28:50 | 显示全部楼层
难道        R5 上下只需下0.422？ 前后2.394    、 楼主？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-4-27 19:22:09 | 显示全部楼层
本帖最后由 玩过磨床 于 2009-4-27 19:25 编辑 ) A6 L0 V) H# Y- d( @
难道        R5 上下只需下0.422？ 前后2.394    、 楼主？, b' M9 h& t( |: z- j( l2 j$ u% w
波乃 发表于 2009-4-27 18:28
" O' u( T" d4 i

登录/注册后可看大图

( T9 U3 @2 P: w& t接什么样的圆弧？具体参数？
0 a/ P. Z; J* K$ n1 [( C6 J  g
' `+ D- z6 T5 b; L) t6 m0 h对计算结果持怀疑态度的话，手工复核一下便知！！; k* `" p* r( X7 a8 v2 D

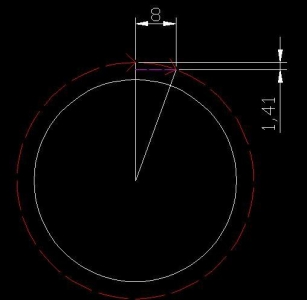

  d% a& N, a( v+ m不会手工算的话，用AUTOCAD画个图，画出第一刀和最后一刀的砂轮位置，拉个尺寸便知结果。3 `4 _  ]: T% z# O4 L! J
. x# Q1 F# y% f. _
要相信科学，不能凭直觉！！
回复 支持 反对

使用道具 举报

发表于 2009-4-27 20:22:26 | 显示全部楼层
10# 玩过磨床 高手非常崇拜你.你也是软件高手啊.
回复 支持 反对

使用道具 举报

发表于 2009-5-2 00:37:31 | 显示全部楼层
其实我也有一种方法  给大家分享一下   砂轮的外圆弧加工工件的外圆弧的公式是  X=R-RXCOS角度 Y=RXSIN角度   其中XY 数轴    R就是 砂轮的圆弧与工件的圆弧之和
回复 支持 反对

使用道具 举报

许昌
发表于 2009-5-2 15:00:24 | 显示全部楼层
看看图就明白喽
回复 支持 反对

使用道具 举报

发表于 2009-5-2 20:29:53 | 显示全部楼层
那麽要加工 内圆弧呢 ？
回复 支持 反对

使用道具 举报

发表于 2009-5-2 23:24:31 | 显示全部楼层
强呀~~~~~
回复 支持 反对

使用道具 举报

wyw923
发表于 2009-5-6 00:02:07 | 显示全部楼层
这个软件在用的时候只能看见一部分数
回复 支持 反对
