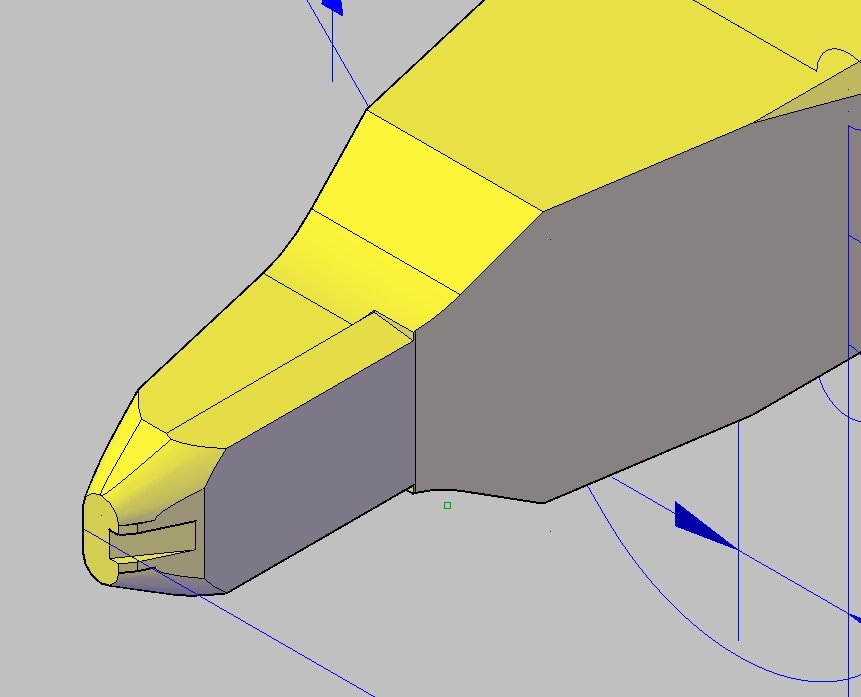

跪求怎么修不规则R角

sfhlder · 发表于 2012-10-21 23:15:27

这个很简单的，照修完全能搞出来。不用弄的太复杂，楼主是新人没经验.

曹峰2012 · 发表于 2012-10-31 20:47:19

sfhlder 发表于 2012-10-21 23:15
% H/ }/ u- }; x2 G

登录/注册后可看大图
- n3 z1 h+ u) } ]% b4 O1 B
这个很简单的，照修完全能搞出来。不用弄的太复杂，楼主是新人没经验.

你好可以说的明白点吗，R角垫好后 XY轴清零，XY要的书怎么算出来

sfhlder · 发表于 2012-10-31 21:35:27

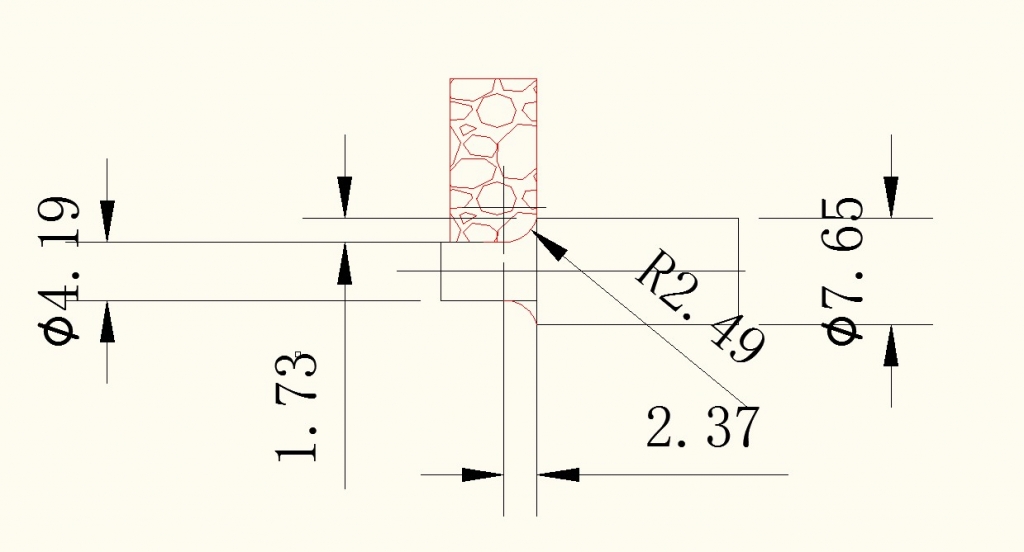

看这些人都弄得这么复杂，把楼主都弄糊涂了.修个1/4的R2.49，Y轴用直角壁碰顶针端面，按图纸标数进数，然后再多进去(2.49-2.37=)0.12 ，方法很多种。

sfhlder · 发表于 2012-10-31 21:47:28

曹峰2012 发表于 2012-10-31 20:47

; B: K4 x7 w. E+ z2 d$ v( k
登录/注册后可看大图
2 k1 L) ~4 W+ @1 u) h
你好可以说的明白点吗，R角垫好后 XY轴清零，XY要的书怎么算出来

z轴下数(7.65 - 4.19)/2, 不知道你看懂没有?你师傅这个都不教你么{:soso_e115:}

君为红颜醉 · 发表于 2012-11-8 02:01:02

HUANGSHIFU2008 · 发表于 2013-6-7 01:11:20

见识了----不错哦---谢谢大家----辛苦了{:soso_e160:}

ZHENG天天 · 发表于 2013-6-16 22:17:14

弹指年华发表于 2012-9-19 22:58

: l9 x' j x4 f4 r+ q& z3 L7 ?
登录/注册后可看大图
; r4 L3 a6 u# y; [3 x; Q* b
这个很简单，只要你脑子够灵活就知道怎么做了

{:soso_e113:}

ZHENG天天 · 发表于 2013-6-16 22:17:57

自由人719 发表于 2012-9-19 08:22
! P# K( @# w. Z9 ^; G% ]3 t& e

登录/注册后可看大图

5 L' v& h& Y& T0 ]8 j* j不知道这个图你能不能够看懂了

在清楚不过了

yangjiahua · 发表于 2013-6-25 19:16:40

学习学习！！！{:soso_e117:}

无心云 · 发表于 2013-6-28 22:19:08

随风的记忆发表于 2012-9-23 21:25: r$ g/ o/ M# h* _; W! a. H
一个是Y轴少进0.12修出来就可以,.一个是照平时1/4的R修,照磨,也一样,]

[img]file:///C:\Users\lenovo\AppData\Roaming\Tencent\Users\455704140\QQ\WinTemp\RichOle\_U(E}BX{[}1D38KR3)AH[]E.jpg[/img][img]file:///C:\Users\lenovo\AppData\Roaming\Tencent\Users\455704140\QQ\WinTemp\RichOle\_U(E}BX{[}1D38KR3)AH[]E.jpg[/img]

曹峰2012 · 发表于 2013-6-29 07:18:10

无心云发表于 2013-6-28 22:19

你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

无心云 · 发表于 2013-6-29 23:01:13

曹峰2012 发表于 2013-6-29 07:18
\2 V2 f; m- p: @# |9 [# X你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/455704140/QQ/WinTemp/RichOle/]2768X82@OD@4DOS3%25WB_I5.jpg file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/455704140/QQ/WinTemp/RichOle/]2768X82@OD@4DOS3%25WB_I5.jpg

无心云 · 发表于 2013-6-29 23:01:59

曹峰2012 发表于 2013-6-29 07:18
8 E0 N8 u" D) M O6 v7 P% o# @+ X你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/455704140/QQ/WinTemp/RichOle/]2768X82@OD@4DOS3%25WB_I5.jpg

无心云 · 发表于 2013-6-29 23:05:52

无心云发表于 2013-6-28 22:19

file:///C:/Users/lenovo/Desktop/]2768X82@OD@4DOS3%25WB_I5.jpg

天涯人 · 发表于 2013-6-30 01:34:45

呵呵···

随风的记忆 · 发表于 2013-7-7 09:53:17

曹峰2012 发表于 2013-6-29 07:183 {$ R! N3 P+ J' A) O( N( `
你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

是的,这样修出来就可以按图数去磨就可以了
