几款有意思的日本单，有图、、、、

天道▂▂酬勤

        对于前张贴没穿上图片，很抱歉，我也不会另行编辑，只好又补发了新帖，请大家原谅！

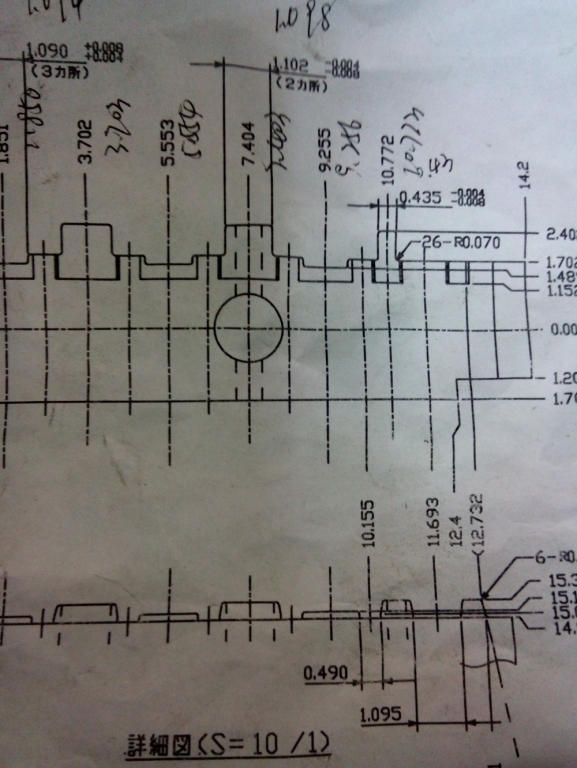

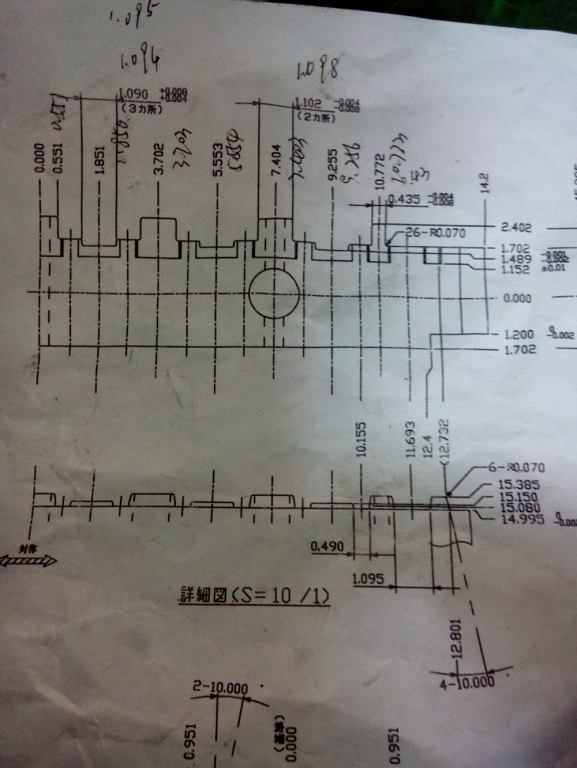

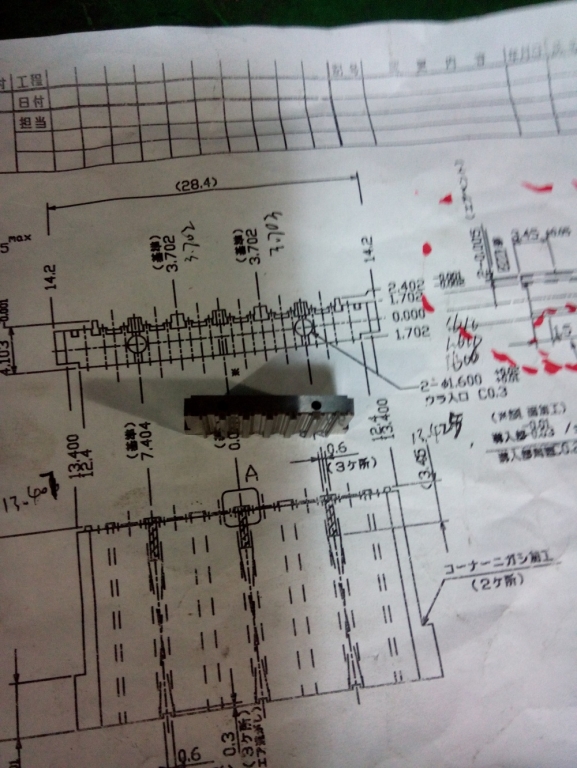

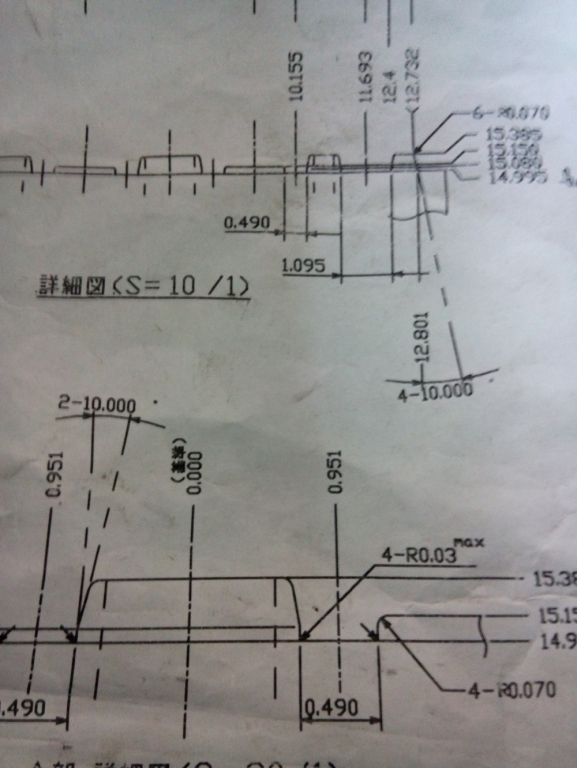

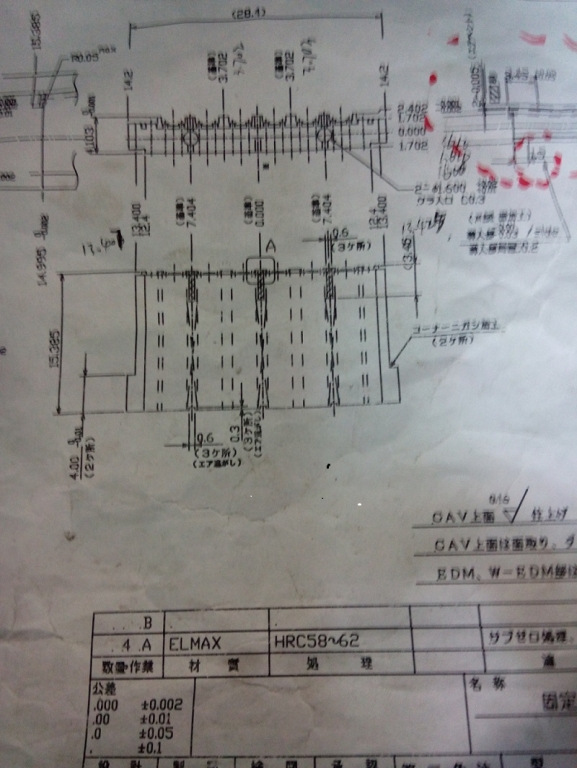

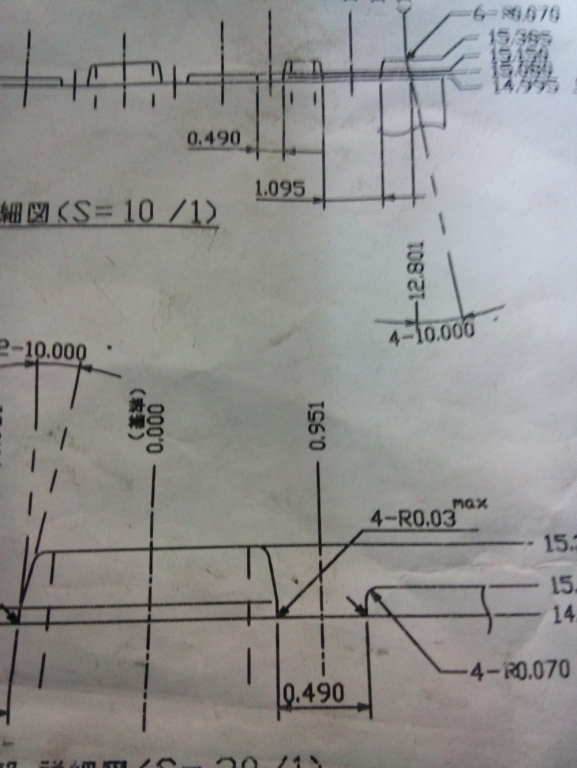

       这是张日本单，其实图纸上并没有太极限的东西，只是0.07的R太多，公差要求很高，做起来就费点劲！这是张单面槽的一款，上面有84个0.07的R，还有几张双面的，上面同样的R多达108个，做起来就挺麻烦！
        由于厂里设备有限，没有PG，但是老板接了单 又 不得不做，在此希望能得到论坛兄弟的一些建议，看看有没有个合理的方案，先谢谢大家！
1 p: M: F" t+ h) ~

天道▂▂酬勤

帖子传上去那么久啦，也收到些大师们的建议，现在我想也是时候把我的一些加工工艺发表下的时候  啦，希望能对大家有所帮助，更希望能得到大师的更合理建议！此工件要先做两侧面槽，可选慢走丝割，槽做负公差（因为0，07的外R慢丝可以直接割到位，而内R是割不标准的），内R选砂轮再 跟到位，同时槽也加工到位即可，内R相对也比较好做！至于头部要留料做，（因为公差要求较高，为稳重起见，选留料加工，这样即使头部做的不好，也可直接降掉，重新加工，只在加工头部即可），头部也可选慢走丝割，方法同上，磨床之清角即可，这样即使在没有PG设备的情况下，也可以稍微提高点工作效率！呵呵献丑啦，希望大师们有更合理的意见尽量分享下！

天道▂▂酬勤

江帆 发表于 2013-12-5 20:53
日本单看似简单，做起来就不那么顺心了

      是 啊 ！我把 图纸上传上来   就是 想 听听 看 大家  有 什么 好 方法 没 。  对 了 这位朋友  我 有 你QQ 号  的 ，  网名；  天道酬勤  就是 我 的

明天的未来

laoxiu529 发表于 2013-12-6 07:58
实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要 ...

你说的应该是交叉滑轨吧，主要是难在要经常修整V型角度。
我一朋友买了台数控磨床后加工此产品效率还蛮高的。
3 y5 F; L' b( d. w

jgh1434

还有斜面接R，有点麻烦。

天道▂▂酬勤

还有几张  有机会传上去

天道▂▂酬勤

jgh1434 发表于 2013-12-4 21:44
6 ?! J$ X* N) o/ Q: K还有斜面接R，有点麻烦。

这个倒是不难，就是数量有点多
4 O+ X) H/ {( C3 h" l2 {- @

魔界幽灵

这要不走刀要不就是一刀过。7条的R都是手修的

laoxiu529

这个真有难度。没有设备，还真不好加工。

天道▂▂酬勤

魔界幽灵 发表于 2013-12-5 08:24
这要不走刀要不就是一刀过。7条的R都是手修的

0 O) W- N2 p4 D; r$ I- j! W) ]是 入子，不可以手修
/ p" J% Q  A3 n1 y  \. }, R- X8 T0 R

天道▂▂酬勤

laoxiu529 发表于 2013-12-5 09:19
$ D9 y! g5 B  T; U( P; S2 _7 L这个真有难度。没有设备，还真不好加工。

有好方法 吗 ？
, e5 @: Y; b- L4 H) Y

weige

天道▂▂酬勤 发表于 2013-12-5 19:26  是 入子，不可以手修

做起来，费时

江帆

日本单看似简单，做起来就不那么顺心了

laoxiu529

天道▂▂酬勤 发表于 2013-12-5 19:40
有好方法 吗 ？

9 b; R, d1 G- V7 N5 \. o6 [$ b实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要求的精度。

只得作罢。
$ j: Q) s$ {% U. I

弹指年华

真的很麻烦，

天道▂▂酬勤

weige 发表于 2013-12-5 20:18
做起来，费时

3 N# O9 R$ t# _$ C6 e, g7 M5 I" [     嗯 对  啊 ， 兄弟 有 什么 好 建议 没？
5 ]) a) M. A( I; Z% Y3 l

天道▂▂酬勤

弹指年华 发表于 2013-12-6 17:54
真的很麻烦，

4 L2 t# m  z1 s! G% o) I8 K老兄给点权威建议，我相信你 的 经验！  呵呵
/ }6 ?9 q, e2 X6 r, p

天道▂▂酬勤

laoxiu529 发表于 2013-12-6 07:58
3 @# T1 p5 n+ D( k+ B6 v! E: q( }实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要 ...

6 D( u+ H2 K' m+ W! |+ L% a: p   嗯 不 过 还 是 谢谢你
