求助此角度圆弧复合加工方法

justorys · 发表于 2014-3-15 21:54:00

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

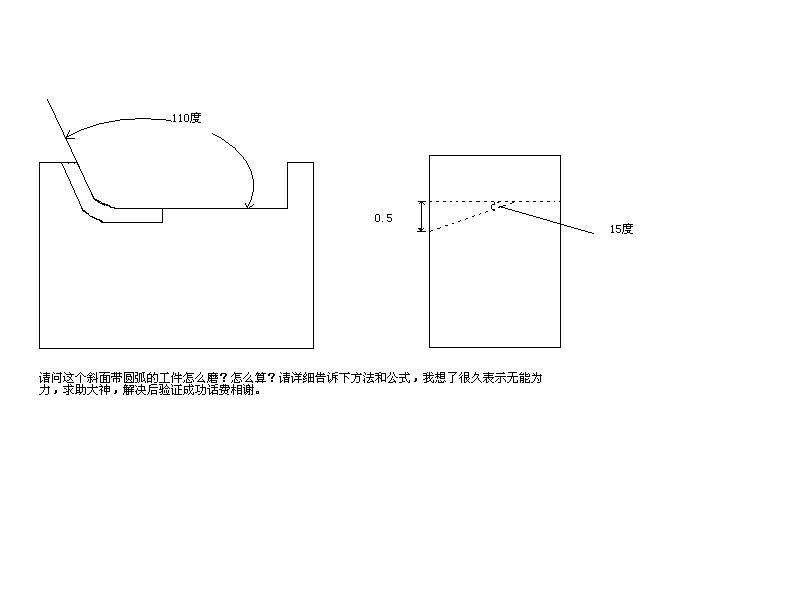

这个东西材料是NAK的，精度正负0.01。始终想不出解决的办法，特来向大师们求助，砂轮怎么修？斜度，还有那个圆弧，要怎样才能接得漂亮。公式，话不多说，真心谢谢。

yangjeig · 发表于 2014-4-3 12:22:36

天道▂▂酬勤发表于 2014-4-2 21:440 j# }3 i7 {) ?- m
他这个R计算很麻烦哦，

这个R可以想象成一个V形斜面中间放个圆柱，斜剖后形成一个近似圆，2D软件标注时就根据斜面与圆的两个切点和最高点这3个点计算出来的结果（原本不是圆标注出来的数）再根据这3个点和斜度就可以反算出没斜剖前的R就可以加工了，这种R经常出现在五金模的补强中，要是用图纸中标注的数去接肯定接不出来。

deng810526 · 发表于 2014-3-23 16:37:04

这个图如果不是普通斜度的话，你可以问下设计者。这不是普通的斜度估计磨床是做不了的，或许需要其他机器加工比如JG 之类吧。我看你的图片上的就应该是摆台上研磨一个15°角你可以把尺寸什么的算一下看看是不是那样。

yangjeig · 发表于 2014-3-30 12:31:08

justorys 发表于 2014-3-29 19:25& B! A& D5 t% U9 {
怎么没有你QQ呢？你加我吧。你发的那个151367629找不到，我的是290000519谢谢

加你的时候提示问题：为什么要加我

呵呵那搜索 xxqxx@foxmail.com
可能是我设置了主显帐号了

justorys · 发表于 2014-3-15 22:03:28

那个R为R2

天道▂▂酬勤 · 发表于 2014-3-16 00:01:53

是复合角接 R ，要计算，

天道▂▂酬勤 · 发表于 2014-3-16 00:03:21

圆弧转换成垂直十五度计算

zt842235862 · 发表于 2014-3-16 00:12:58

v形砂轮 163.7717度正弦台 15度试试对不对圆弧不知道没做过

yangjeig · 发表于 2014-3-16 00:13:22

本帖最后由 yangjeig 于 2014-3-16 00:17 编辑

把圆弧标注一下俯视图补上，方法就有了，不要话费

机加工工艺 · 发表于 2014-3-16 05:20:41

这个很简单的，修个成型砂轮，正弦磁台摆个15度就可以加工好了，不过你图的其他尺寸不全。

justorys · 发表于 2014-3-16 13:28:31

yangjeig发表于2014-03-16 00:13:22

/ |1 l/ D: E+ ~/ H
登录/注册后可看大图

# x f" h! t& J6 \ 本帖最后由 yangjeig 于 2014-3-16 00:17 编辑 % e: u3 M. g* X. q, d- F/ ^. _

6 x+ |. [/ F+ U; h% s! Z把圆弧标注一下俯视图补上，方法就有了，不要话费

R是r2的。
来自安卓客户端

justorys · 发表于 2014-3-16 13:50:04

yangjeig发表于2014-03-16 00:13:22

. r6 M# i$ Q5 _5 l# P; `& x
登录/注册后可看大图
( w6 F1 J) Z+ l6 r5 j4 Z
本帖最后由 yangjeig 于 2014-3-16 00:17 编辑 7 r8 g! p4 a! D6 W7 o$ b
: }/ Z- O' l$ r2 P7 ?, @
把圆弧标注一下俯视图补上，方法就有了，不要话费

图片来了，帮忙解答下，谢谢了。

登录/注册后可看大图

来自安卓客户端

justorys · 发表于 2014-3-16 13:59:07

justorys发表于2014-03-16 13:50:04
6 w: t% i0 Y+ t/ _- I; D$ a

登录/注册后可看大图

; V, e2 k% p! U3 \/ ^
+ j% j8 e7 w0 S图片来了，帮忙解答下，谢谢了。
5 B5 d5 q& V5 ~8 X1 ^1 r- i

登录/注册后可看大图

6 T% s# }% A4 }- Q5 |: N( V来自安卓客户端

上面那个不怎么完整，

登录/注册后可看大图

这个更容易看懂，谢谢。
来自安卓客户端

yangjeig · 发表于 2014-3-16 20:00:31

justorys 发表于 2014-3-16 13:59
- A4 X2 g* m6 h上面那个不怎么完整，这个更容易看懂，谢谢。
8 Z$ }1 i/ w9 F$ D: j来自安卓客户端

后面给的图全都不对，是工作中遇到的工件的话你看仔细点再补上来。

如愿以偿 · 发表于 2014-3-20 23:26:13

来自安卓客户端

deng810526 · 发表于 2014-3-21 14:26:13

你这是治具吧？怎么看你这图画的怪怪的。怎么看都像一个六面体中间开个槽带斜度R的，边上在研磨一个斜面做避位用？是吧，亲？

justorys · 发表于 2014-3-21 22:00:35

deng810526发表于2014-03-21 14:26:13

" \2 p( f f/ @) o" t* \
登录/注册后可看大图

6 w5 W m3 N6 y5 t8 i你这是治具吧？怎么看你这图画的怪怪的。怎么看都像一个六面体中间开个槽带斜度R的，边上在研磨一个斜面做避位用？是吧，亲？

不知道是不是避位，就是图纸上那样加工的。是不是像普通复合角那样摆？？
来自安卓客户端

米兰双雄 · 发表于 2014-3-21 22:11:33

求大师傅解答

jgh1434 · 发表于 2014-3-22 19:20:27

看起来是复合斜度啊！我也弄不来，看大师解答。你没把尺寸标注完。
