二次元测量仪/2.5次元测量仪/影像测量仪/测量投影仪的日常操作方法

  [复制链接]
发表于 2023-1-25 10:15:41 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x

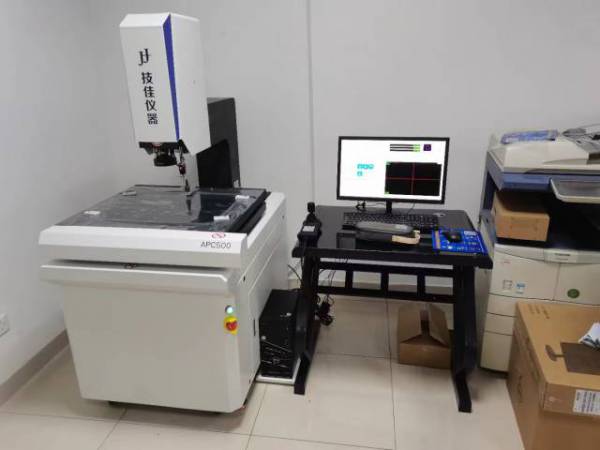

       二次元影像测量仪能快速读取光学尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要的结果;并在屏幕上产生图形,供操作员进行图影对照,在今天强大的计算机运算能力面前都是实时完成的,从而能够直观地分辨测量结果可能存在的偏差。这一切,操作者本人无法察觉。这种能够利用CCD数位图像,通过电脑软件运算,满足复杂测量需要的精密仪器才是真正意义上的二次元影像测量仪。

      二次元影像测量仪的日常操作,我们可以按照以下几点去进行:3 i! E& {3 m9 }/ J" W$ r% C
1、影像测量仪查看零件图纸,了解测量要求和方法,规划检测方案或调出检测程序。) h4 L6 V8 l! @
2、吊装放置被测零件过程,要注意遵守吊车安全的操作规程,注意保护测量机和零件,零件要安放在方便检测、阿贝误差*小的位置并固定。+ a7 R' c+ \6 `. d+ [. G; S4 j
3、二次元影像测量仪按照测量方案安装探针及探针附件,注意轻拿轻放,用力适当,更换后试运行时要注意试验一下测头保护功能是否正常。3 @, k9 ?- e* B- k4 m- h
4、实施测量过程中,操作人员要精力集中,**运行程序时要注意减速运行,确定编程无误后再使用正常速度。$ @" b* T" R1 j( v3 ^5 ^# r% B1 |' Q
5、一旦有不正常的情况,应立即按紧急停,保护现场,查找出原因后,再继续运行或要维修人员维修。$ k/ i1 f$ ~# s/ M) J0 M
6、检测完成后,将测量程序和程序运行参数及测头配置等说明存档。
, L% Y, S5 X+ K& A' ?9 c7、拆卸(更换)零件,清洁台面。

正确操作2.5次元测量仪,不仅可以保证测量的准确性,而且对延长二次元影像仪的使用寿命也很重要。
